Використання складної прицільної сітки має на увазі оцінку відстані та компенсацію падіння кулі – за балістичною траєкторією. Це особливо актуально для легких куль дрібнокаліберних та пневматичних гвинтівок, а також для точних великокаліберних гвинтівок для ураження цілей на великій відстані (від 500 метрів і більше).
Для прицілів з постійною кратністю положення сітки не має значення, а при змінному збільшенні це вплине на розміри штрихів сітки. Сітка може бути розміщена в першій (FFP) або другій фокальній (SFP) площині. Простіше кажучи, лінза з гравірованою на неї сіткою може розташовуватися всередині прицілу ближче до окуляра або об'єктиву.
Для розрахунку балістики кулі в прицілах із змінної кратності зручніше, коли сітка розташована у першій фокальній площині. Поділ прицільної сітки точно виставлено в мілірадіанах. Коштують такі приціли, як правило, дорожче.
Відповідними сітками є ті, які мають додатково точки вимірювання у всіх напрямках, включаючи центральну точку прицілювання.
Оптичні сітки з маркуванням у мілірадіанах
Найбільш часті сітки з маркуванням у мілірадіанах, що використовуються у FFP прицілах.
Найпростіший спосіб використання балістичних сіток полягає у використанні штрихів або точок на сітці прицілу, що вимірюються в мілірадіанах (мрад). Такі сітки є основним матеріалом цієї статті. Також ми відзначимо сітки, що використовують маркування у кутових хвилинах (MOA), на цю тему ми написали окрему статтю.
Ми вже згадували, що оптимальним варіантом для змінного збільшення є розташування сітки в першій площині фокальної прицілу. Це тому, що всі розміри сітки залишаються в тій же пропорції до об'єкта. Візьмемо, приміром, сітку, яка має два маркування, які становитимуть 10 сантиметрів на відстані 100 метрів. Коли сітка знаходиться в першій фокальній площині, вона буде товщою або тоншою при збільшенні, але точки завжди залишатимуться в 10 сантиметрах одна від одної на відстані 100 метрів. Якщо сітка встановлена в другій фокальній площині, вона не зміниться і буде таких же розмірів незалежно від збільшення. Але тільки при певному збільшенні дві позначки будуть на відстані 10 см один від одного на дистанції в 100 метрів і різними при будь-якому іншому збільшенні.
Є кілька нових і дешевих прицілів на ринку, які пропонують компенсацію падіння кулі в другій фокальній площині (звичайні SFP BDC приціли в ціновому діапазоні 1000 євро), але це лише маркетинговий трюк, тому що зазначені точки на сітці будуть точні лише в певному масштабі. При зміні кратності прицілу розміри сітки залишаються постійними, що унеможливлює коректне внесення правок по сіті мілдот та їм подібним. Приціли з розташуванням сітки в першій фокальній площині повністю позбавлені цього недоліку, але й вони коштують зазвичай дорожче.

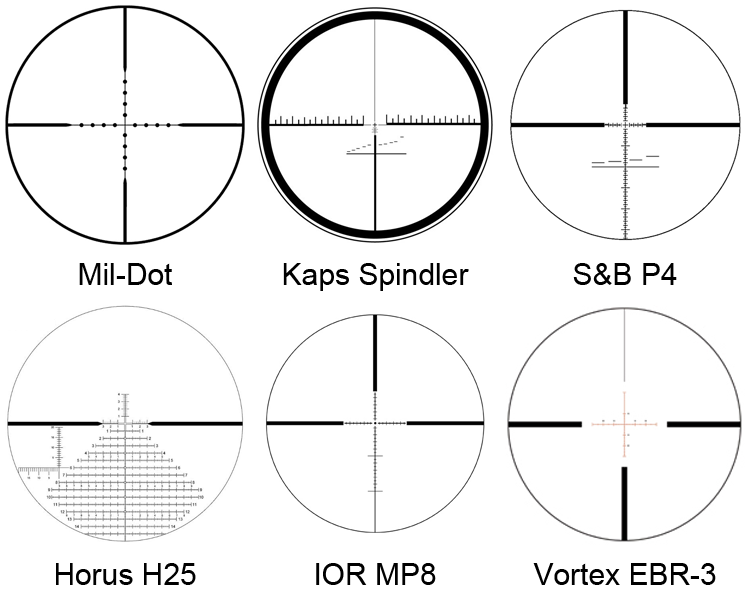

Друга велика проблема даних прицілів полягає в тому, що траєкторії кулі значно відрізняються в залежності від калібру, довжини стовбура, ваги кулі і так далі. Було б непогано, якщо вирішення складної проблеми, такої як компенсація падіння кулі була б просто як натякають BDC приціли, але, на жаль, це не так. На щастя, все більше і більше виробників починають виробляти оптичні приціли з сітками в першій фокальній площині, що значно дешевше і доступніше (приціли такі як Kaps Tactical, Vortex, IOR, Sightron, Athlon) і все більше людей, які розуміють, як ними користуватися. Такі приціли називають MIL/MIL прицілами. На малюнку 1 показані сітки, що найчастіше використовуються з маркуванням в мілірадіанах. На сьогоднішній день найбільш поширеною сіткою є Mil-Dot, яка має маркування в 1 мілірадіан у всіх напрямках. Інші сітки мають маркування 0,5 або навіть 0,2 мілірадіану залежно від бренду.
Сітка прицілу Bering Ace Сітка прицілу Digisight N970 Сітка прицілу Bering Ace Одна з сіток цифрового прицілу Digisight N455 LRF
Мілірадіани
Перш ніж ми продовжимо говорити про сітки, було б добре згадати основи геометрії, щоб зрозуміти, що являють собою радіани і мілірадіани. У повсякденному житті ми користуємося кутами частіше, ніж радіанами, але коли час доходить до стрілянини ситуація протилежна і ніхто не користується кутами. Визначення радіана у Wikipedia: «Радіан – це стандартна одиниця кутових вимірів. Радіан - це кут, що відповідає дузі, довжина якої дорівнює її радіусу.». Щоб краще зрозуміти, що таке радіан, подивимося наступний малюнок. Кут в один радіан - це дуга з довжиною, що дорівнює радіусу кола.
Простіше пояснення, яке може допомогти, наведено на наступному малюнку, де наводиться порівняння радіанів та градусів. Коло має 360 градусів або 2 π радіанів. Тому коло має 2x3,14159 радіанів або 6,28318 радіанів. Кожен радіан складається з 1000 мілірадіанів, а це означає, що коло дорівнює 6283,18 мілірадіанів. Ми можемо сказати, що коло можна розділити на 360×60=21600 кутових хвилин. Малюнок 3 показує нам два різні маркування радіанів та одне маркування градусів. Зовнішня довга розмітка є радіани, а дрібна внутрішня розмітка мілірадіани Довга внутрішня розмітка це – градуси.
Тепер стало ясно, що таке радіани, але чомусь на тактичних сітках використовуються мілірадіани ми з'ясуємо далі. Насправді це просто через те, що мілірадіани можна легко перетворити на десяткову систему вимірювання відстані. Під кутом 1 мілірадіан і діаметром 100 метрів, відстань дуги буде 0,1 метра або 10 сантиметрів. Для спрощення можна сказати, що кривизна дуги при цій відстані майже плоска і ми не робитимемо великої помилки з цим припущенням. З діаметром 200 метрів це буде 0,2 метра або 20 сантиметрів, з діаметром 500 метрів буде 0,5 метра або 50 сантиметрів, відповідно з діаметром 1 кілометр це буде 1 метр. Якщо прицільна сітка оптичного прицілу має дві позначки на відстані 1 мілірадіан і ми націлилися на відстані 100 метрів, це буде означати те, що дві точки на мішені знаходяться на відстані 0,1/10 сантиметрів. Те саме для будь-якої фігури, як показано в таблиці 1, де відстань між двома точками на цілі 1 мілірадіан.
Мілірадіана через прицільну сітку
| D – Дистанція до цілі | X - інтервал мішені під кутом в один мілірадіан |
| 100 м | 0.1 м = 10 см |
| 200 м | 0.2 м = 20 см |
| 600 м | 0.6 м = 60 см |
| 755 м | 0.755 м = 75.5 см |
| 1000 м | 1 м = 100 см |
Одна із сіток прицілу Digisight N455 LRF Сітка приціла IR Wolf
Використання мілірадіанів для компенсації вітру та падіння кулі.
Коли ми використовуємо приціл з розміткою в мілірадіанах у поєднанні з лазерним далекоміром (або визначаємо відстань за допомогою прицілу самостійно), можна компенсувати траєкторію польоту кулі без необхідності регулювання гвинтів поправок. Допустимо ми використовуємо вінчестер калібру .308 та кулі RWS KS 10.7г (165гр.), балістичні характеристики яких вказані в таблиці 2.
| Дистанція (м) | Швидкість (м/с) | Падіння кулі (см) |
| 0 | 800 | 3.0 |
| 50 | 753 | 0.5 |
| 100 | 713 | 0.0 |
| 150 | 672 | 5.2 |
| 200 | 632 | 16.0 |
| 250 | 597 | 31.0 |
| 300 | 556 | 57.0 |
| 350 | 524 | 85.0 |
| 400 | 487 | 130 |
Таку таблицю нескладно побудувати самостійно для будь-якого калібру та патрона.

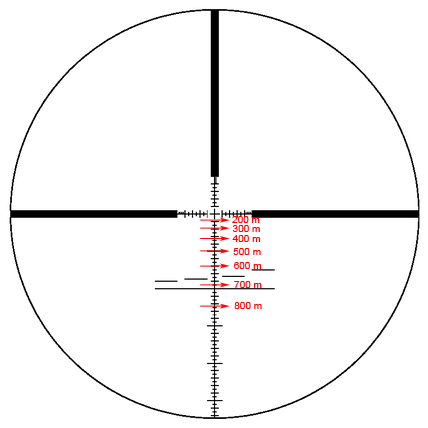

Сітка на малюнку показує нам точки до мети для різних відстаней, щоб компенсувати падіння кулі під час польоту. У сітках, що розташовані у першій фокальній площині, точки будуть розташовані у правильному місці, незалежно від масштабу.
Такий же принцип може бути використаний для компенсації вітру, швидкість вітру, відстань та інші характеристики кулі повинні бути відомі. Ми не вдаватимемося в такі подробиці.
Використання мілірадіанів для оцінки відстані.
Оцінка відстані до мети по об'єкту

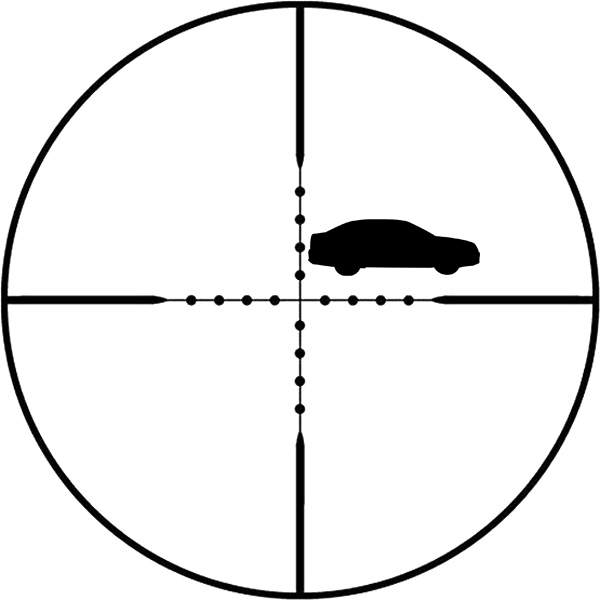

Так, як можна компенсувати вітер і падіння кулі з сітками в мілірадіанах, то їх можна використовувати для оцінки відстані до об'єкта. Це дуже складно та потребує багато практики. Найголовніше знати розмір об'єкта, який ми дивимося. Математичний висновок оцінки відстані досить простий, і ми більше не витрачатимемо час цього питання. Але якщо хтось захоче дізнатися про процес деривації, просто зв'яжіться з нами, і ми допоможемо Вам. Якщо розміри об'єкта відомі, можна обчислити відстань за допомогою прицільної сітки. На малюнку 6 показана Mil-Dot сітка з розміткою 1 мілірадіан. Машина висотою 1,4 метра є 2 мілірадіна, це дозволяє нам обчислити відстань.
Відстань розраховується за допомогою наступного рівняння:
Формула розрахунку відстані
Де D – відстань, h – розмір об'єкта, x – кількість мілірадіан на сітці.
І, незважаючи на простоту формули, ми рекомендуємо спочатку для напрацювання навички використовувати лазерний далекомір. Навіть найдешевша модель допоможе швидко навчитися та перевірити свої здібності. А для роботи на далеких дистанціях, на яких часом буває складно визначити вік і розміри звіра, далекомір буде зовсім незамінний.
Сітка приціла Yukon Jager Сітка приціла ПО 4x24
