Ще порівняно нещодавно нічні прилади були громіздкими і дорогими пристроями, які масово використовувалися лише у військах, а найчастіше – разом із танком чи іншою самохідною зброєю. Зображення перших цивільних моделей залишало бажати кращого: у них можна було розібрати силует людини на дистанціях до 100 метрів. А щоб на великій відстані дізнатися знайомого або зрозуміти, чи озброєний об'єкт, що спостерігається, знадобилося ще 20 років.
Зараз ми є свідками справжньої революції приладобудування, зокрема біноклів нічного бачення. Мікроелектронна елементна база дешевшає, а нанотехнології виготовлення світлочутливих елементів швидко розвиваються. У сучасний тепловізійний бінокль нічного бачення можна не лише вистежити оленя за 2 000 метрів, а й на відстані понад кілометр розрізнити трофейну цінність рогу.
Коротко про головне
На початку статті коротко перераховуємо основи оптико-електронного приладобудування – за принципом дії.
Тепловізійні біноклі нічного бачення
Найсучаснішими нічними біноклями є тепловізійні біноклі. Не вдаючись у принцип дії та відмінності тепловізорів від інших нічних приладів, коротко зазначимо, що:
- Дальність виявлення фігури людини на повне зростання – до 2-х кілометрів.
- Він дозволяє спостерігати теплове випромінювання об'єктів і вночі за повної відсутності навіть найменшого світла і вдень.
Тепловізійний бінокль нічного бачення – найкраще рішення для спостереження у темряві за будь-яких умов. Найчастіше його використовують для охорони територій (коли важливо першим побачити порушників), вистежування в обліку диких звірів, морської навігації.

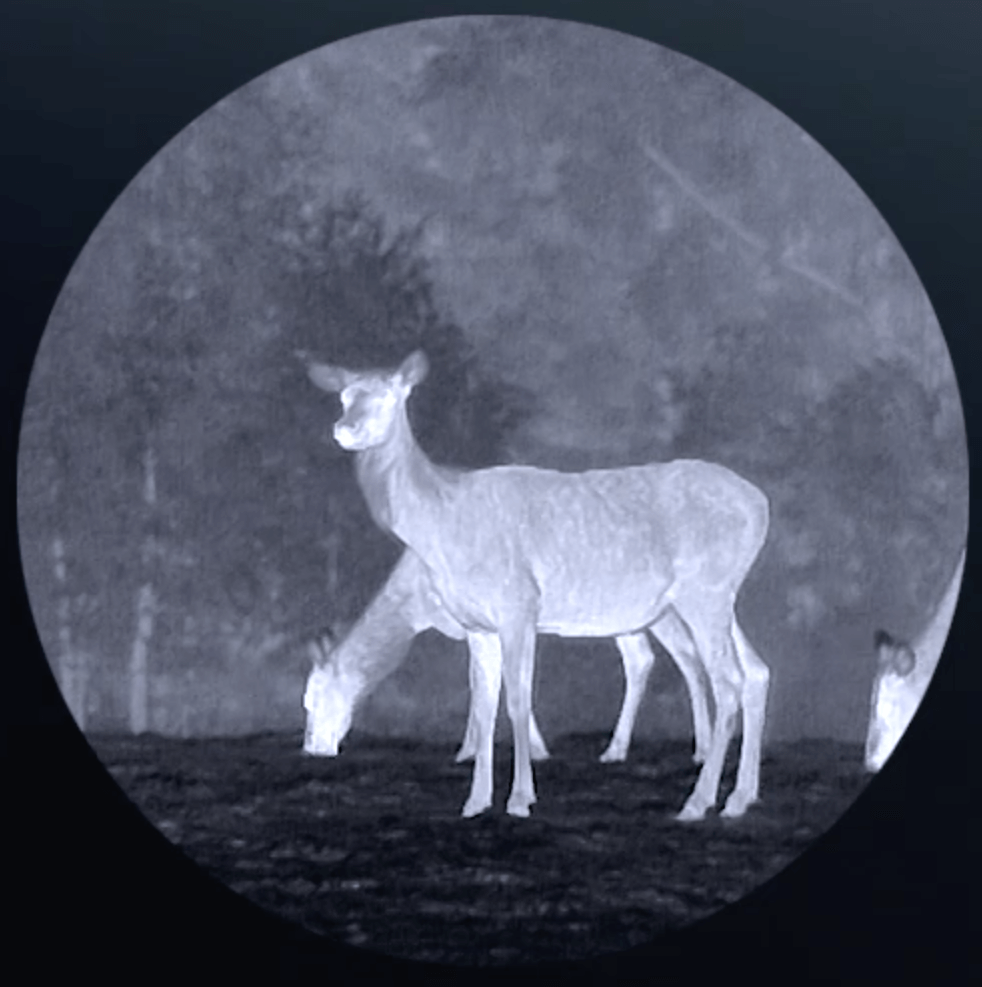

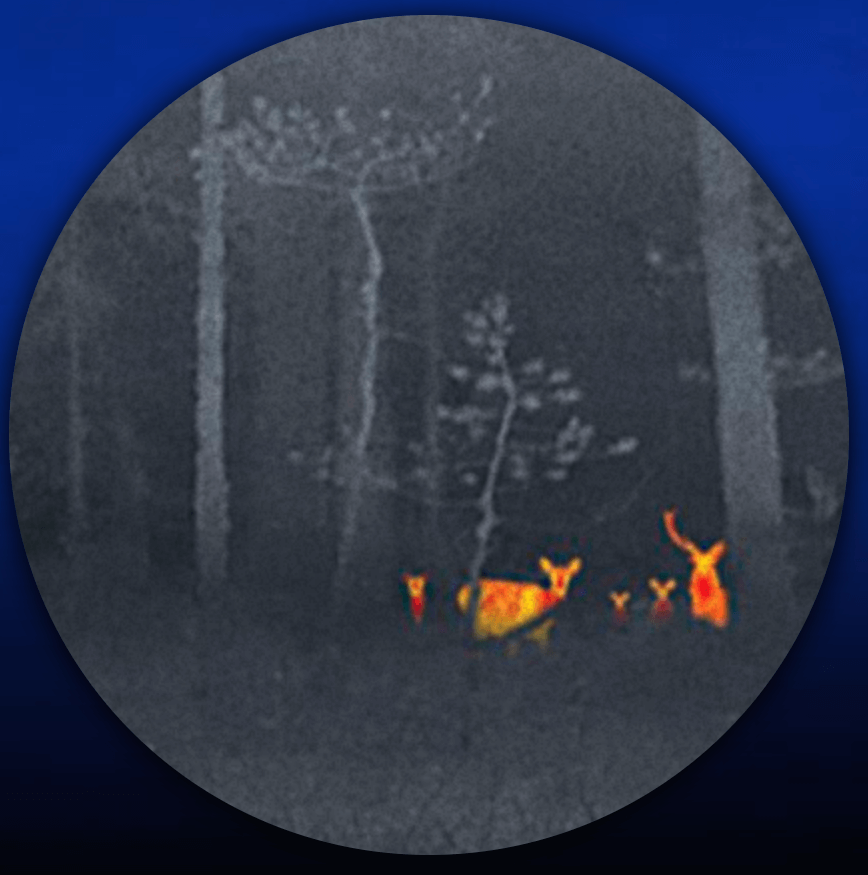

Видиме зображення в тепловізійний бінокль Дедал Tracker-T4.642 (три режими)
Біноклі з ЕОП
Біноклі з електронно-оптичним перетворювачем 3-го покоління (найдосконалішого) при місяці, підсвічених хмарах або на снігу дозволяють розрізнити фігуру людини до 600 метрів. Безмісячної ночі на переораному полі – до 300 метрів. У лісі всього менше. Вони не бачать днем і незважаючи на захист від засвічення можуть зіпсуватись від яскравого світла. Але і вони мають свої плюси:
- Простота та надійність електронної схеми: посилення світла відбувається усередині герметично запаяної скляної колби.
- Набагато менша витрата батарей (у порівнянні з тепловізорами та цифровими), живлення від однієї-двох АА батарейок.
- Компактність.
Варто відзначити можливість використання деяких моделей зі змінним об'єктивом як окуляри нічного бачення (наприклад, ПН-14К).
У бінокль з ЕОП покоління 1 і 1+ навіть із використанням вбудованого або зовнішнього ІЧ підсвічування побачити людину можна до 150 метрів. У той же час такої дистанції часто достатньо для охорони невеликих об'єктів або вистеження звіра із засідки: на приманку. Їх також можна використовувати як нічні окуляри.
Ці прості, надійні та недорогі нічні біноклі – вибір більшості мисливців. Зумовлено це насамперед тривалістю безперебійної роботи від батарей: однієї батареї при ощадливому використанні може вистачити на тиждень!

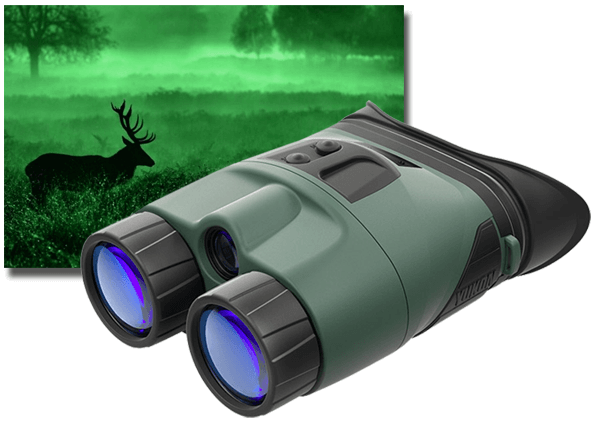

Бінокль нічного бачення Yukon Tracker Pro 2x24
Біноклі нічного бачення з ЕОП 1-го покоління хоч і мають низьку вартість, але з кожним роком все більше поступаються цифровим нічникам. Найближчим часом з великою ймовірністю їх перестануть виробляти всі бренди, зокрема популярний на пострадянському просторі Yukon (він же Pulsar).
Цифрові біноклі
Дальність виявлення ростової фігури людини в цифровий бінокль можна порівняти з біноклем на ЕОП 1+ покоління. Однак, зображення на невеликій дистанції буде значно контрастнішим: можна розібрати озброєну людину чи ні, розрізнити свою-чужу. Ці прилади сильно залежать від зовнішнього світла і найчастіше працюють із вбудованим ІЧ-підсвічуванням, а дальність виявлення обмежена потужністю освітлювача. ІЧ-підсвічування можна засікти в інший пристрій нічного бачення і навіть на камеру смартфона. До переваг цифрових каганців можна віднести:
- Висока контрастність зображення,
- Низька вартість,
- Ремонтопридатність,
- Доступність.

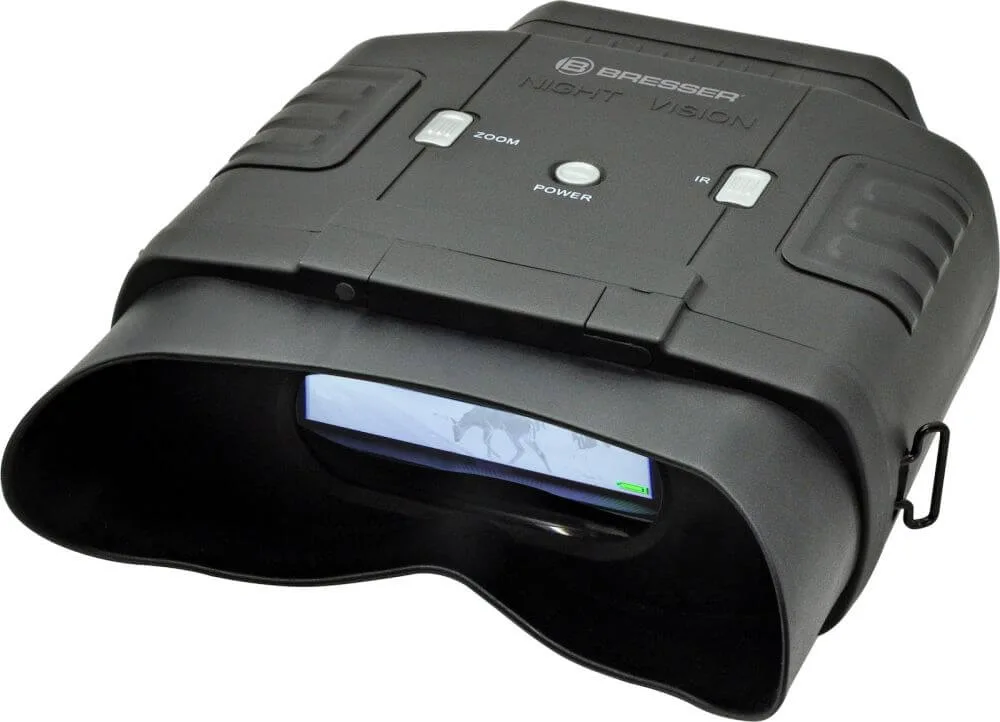

Цифровий бінокль нічного бачення Bresser 3x20
Тепер про все по порядку...
Коли рішення про покупку прийнято, треба пам'ятати, що бінокль нічного бачення — це складний прилад, до вибору якого підходять по-різному. Наприклад, на основі технічних характеристик, рекламних оглядів, рекомендацій чи навіть моди. Але правильніше керуватися здоровим глуздом, розумінням принципу дії устрою та рамками особистого бюджету.
Біноклі, окуляри та монокуляри
Прилади нічного бачення — скорочено ПНБ, поділяються на три основні групи:
- Монокуляри. Мають найпростішу конструкцію з одного ЕОП, об'єктива з кратністю від 2 до 8 та єдиного окуляра. Зовні нагадують підзорну трубу невеликого розміру та призначені для спостереження одним оком. Компактні, мають невелику вагу і досить високу надійність.

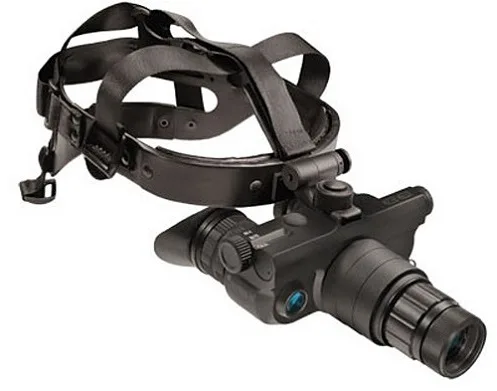

- Окуляри нічного бачення. Можуть оснащуватися одним або двома ЕОП та парою окулярів. Мають оголов'я для кріплення та призначені для тривалого носіння та переміщення в них пішки або на машині. Головна відмінність очок від інших типів ПНО, незалежно від числа електронно-оптичних перетворювачів – відсутність збільшення об'єктиву. Щоб вільно орієнтуватися, в окулярах нічного бачення не застосовують оптику з більш кратністю x1.
- Біноклі нічного бачення про які йдеться у цій статті. Мають один, рідше – два ЕОП з відповідною кількістю об'єктивів. Відмінна риса - наявність об'єктивів з кратністю більше х1 і очки на обидва ока.
На полюванні частіше застосовуються саме біноклі – вони більш універсальні та краще за співвідношенням ціна/якість. Монокуляри стоять на другому місці, а от окулярами, які популярні у спецслужб та військових, мисливці користуються рідше.
Трохи теорії
У загальному випадку основа бінокля нічного бачення - електронно-оптичний перетворювач (ЕОП), який посилює дуже слабке світло місяця, зірок або зовнішнього інфрачервоного підсвічування, якщо спостереження відбувається у повній темряві. Це вакуумний елемент ПНВ, зазвичай циліндричної форми, що складається з фотокатода, прискорювальної системи електродів та екрану, покритого люмінофором, на іншому торці. Для роботи приладу потрібна напруга кілька кіловольт, що виробляється високовольтним джерелом живлення.
З розвитком мікроелектронної елементної бази, а також чутливих матриць та екранів для проекції зображення (таких, які використовуються у фото та відео техніці) з'явилася можливість виробництва порівняно недорогих цифрових біноклів нічного бачення.
До цифрових приладів нічного бачення також відносять тепловізійні прилади, які відрізняються лише матрицею (вона реєструє теплове випромінювання) та об'єктивом із германію (звичайне скло не пропускає теплове випромінювання).
Технічні характеристики біноклів
Щоб правильно вибрати бінокль нічного бачення, не потрібно інженерної освіти та глибокого розуміння деталей роботи приладу. Але трохи знатися на технічних характеристиках необхідно. Частина відноситься до електронно-оптичних перетворювачів, а деякі - до самих біноклів. Ось основні, простою мовою:
- Коефіцієнт посилення ЕОП. Можливо від 500 для найпростіших моделей, до 50 тисяч у найсучасніших зразків. Показує скільки разів посилюється приладом видиме світло. Чим більше, тим краще, але ціна може відрізнятися в кілька разів.
- Роздільна здатність ЕОП - це чіткість видимої картинки (здатність приладу відтворювати зображення близько розташованих об'єктів). Вимірюється у лініях на міліметр. Може досягати значення 65-70. Важливий параметр, але не потрібно його переоцінювати - на практиці достатньо 35-40 л/мм.
- Інтегральна чутливість фотокатода. Розрахункова величина, що визначає, якої сили струм виробляється під впливом падаючого світла. Вимірюється в амперах на ват, але на практиці зовсім непомітна споживачеві. Прилад із меншою чутливістю може за певних умов показати кращий результат, ніж із вищою.
- Розмір об'єктива. Від його діаметра залежить здатність оптики збирати слабке світло. Чим більша величина, тим вище світлосила.
- Збільшення приладу. В оптичному біноклі ступінь збільшення – це співвідношення фокусних відстаней об'єктива та окуляра. Але ПНО показує картинку, сформовану в ЕОП - це нагадує розгляд телевізійного екрану в лупу. Тому мисливця має значення лише кратність об'єктива.
- Вага. Якщо на рахунку кожен грам, є сенс вибирати найлегший прилад або взагалі відмовитися від бінокля. Але надлегкі та компактні компактні моделі, за інших рівних умов, коштують дорожче.
Покоління ЕОП
З моменту першого застосування в 1944 році змінилося кілька поколінь електронно-оптичних перетворювачів. Докладніше можна прочитати у спеціальній статті. Кожне покоління ЕОП використовує сучасніші технології, додає приладам нові можливості, покращує характеристики, але ціни на біноклі нічного бачення не знижуються.
- максимальна відстань до об'єкта спостереження;
- мінімальне освітлення, при якому не потрібне підсвічування;
- термін життя, надійність.
| 1 | 1+ | 2+ | 3 | |
| Макс. посилення | 500 | 1000 | 40000 | 70000 |
| Чутливість | 200 мкА/лм | 350 мкА/лм | 500 мкА/лм | 1800 мкА/лм |
| Розширення | 25-30 штр/мм | 30-50 штр/мм | 35-50 штр/мм | 50-64 штр/мм |
| Дальність при світлі 1/4 Місяця | 100 м | 200 м | 500 м | 600 м |
| Робочий ресурс | 1000 год | 2000 год | 3000 год | 10000 год |
Інфрачервоне підсвічування
Підсвічування, що дозволяє вести спостереження у темряві, є у багатьох біноклів. Не можна однозначно сказати, чи гарна вона для полювання. Справа в тому, що тварини мають монохромний зір і добре розрізняють світло в ближньому інфрачервоному діапазоні - тому, де працюють прилади поколінь І і ІІ.

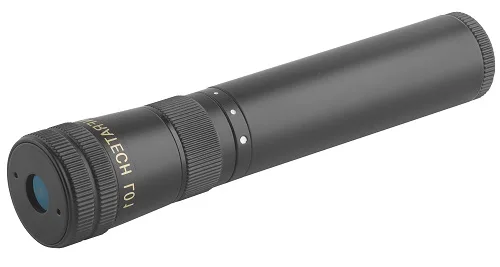

Інфрачервоний ліхтар Інфратех L01 A

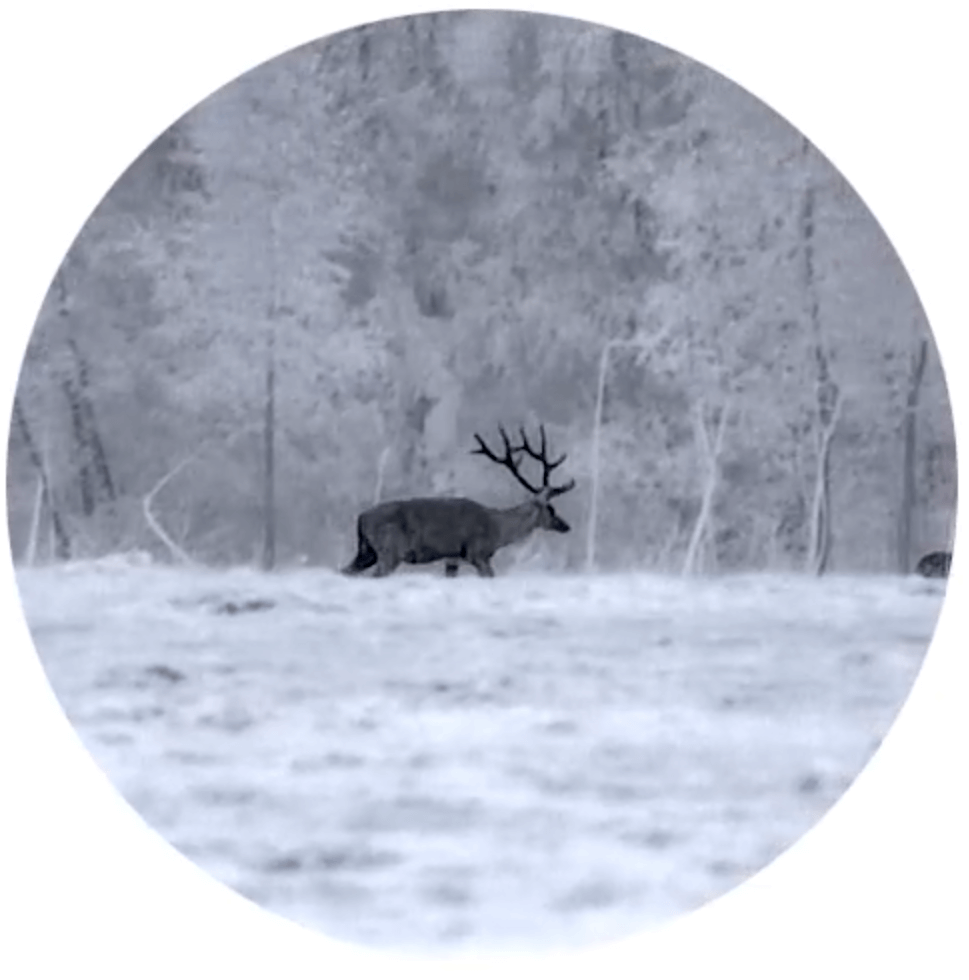

Точних даних про те, що підсвічування бінокля нічного бачення злякає кабана чи ведмедя немає. Якщо припустити, що звірі бачать в інфрачервоному діапазоні, з їхньої точки зору картина буде приблизно такою.
Використовувати чи ні підсвічування на полюванні — вирішувати вам, але придумане воно було виключно для військових. Наприклад, командир відділення розвідки, що має прилад нічного бачення, накрившись плащ-наметом, міг подивитися карту у повній темряві.
Для приладів цивільного призначення підсвічування дозволяє використання на полюванні в «чорноліссі» — осінньої безмісячної ночі. Спецслужби та рятувальники застосовують цю опцію під землею або у приміщеннях.
Як правильно вибрати
Для мисливця ефективність спорядження та обладнання – це насамперед вдалі трофеї, здобуті у лісі. Ніякі технічні характеристики бінокля, його покоління чи марка не гарантують результату повністю.
Можна сказати, що власникам гладкоствольної зброї, у якої дальність прицільного пострілу рідко перевищує 75 - 100 м, цілком достатньо біноклів з ЕОП покоління I+. Але полювання та вистеження звіра – різні речі. Тому власники досконаліших біноклів із дальністю спостереження 300 - 500 метрів будуть у виграші.

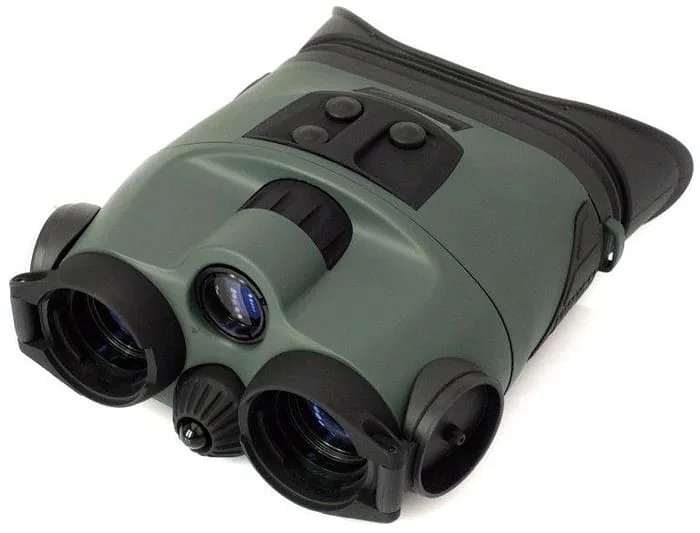

БНБ NVB Tracker Pro 2x24 (25022)
Більшість приладів цієї категорії мають близькі характеристики та приблизно однакову ціну. Дуже добре зарекомендували себе вироби білоруської компанії Pulsar (Yukon) — моделі Edge GS та їх бюджетний аналог Yukon Tracker Pro 2x24. Вони надійні, невибагливі в обслуговуванні, мають непогані характеристики, ресурс понад 2 тисячі годин та прийнятну вартість.
Якщо ви полюєте з нарізною зброєю на снайперських дистанціях, має сенс задуматися про дорожчі моделі біноклів, що мають ЕОП третього покоління.
Біноклі нічного бачення використовуються не тільки на полюванні. Є ситуації, коли економити на покупці небажано:
- морська та річкова навігація;
- охорона об'єктів та закритих територій;
- рятувальні та пошукові роботи;
- туризм та альпінізм;
- роботи у польових умовах;
- потреби МВС, ЧОП, ПВК.
