На полюванні застосовують два типи тепловізорів: приціли, про які можна почитати в окремій статті та монокулярні прилади спостереження, так звані глядалки. Вони допомагають виявити та вистежити видобуток при слабкому світлі, у складних умовах. Спробуймо розібратися, на що звернути увагу при виборі.
Пристрій
Незалежно від призначення принцип дії всіх тепловізорів — візуалізація на екрані інфрачервоного випромінювання від об'єктів. По різниці температури ділянок поверхні та фону на екрані створюється теплова карта – видиме зображення. На ньому добре помітні люди, тварини та деталі рельєфу. Пристрій нагадує звичайну відеокамеру. Відмінність у тому, що замість світла реєструється тепло.
Непрозорий об'єктив

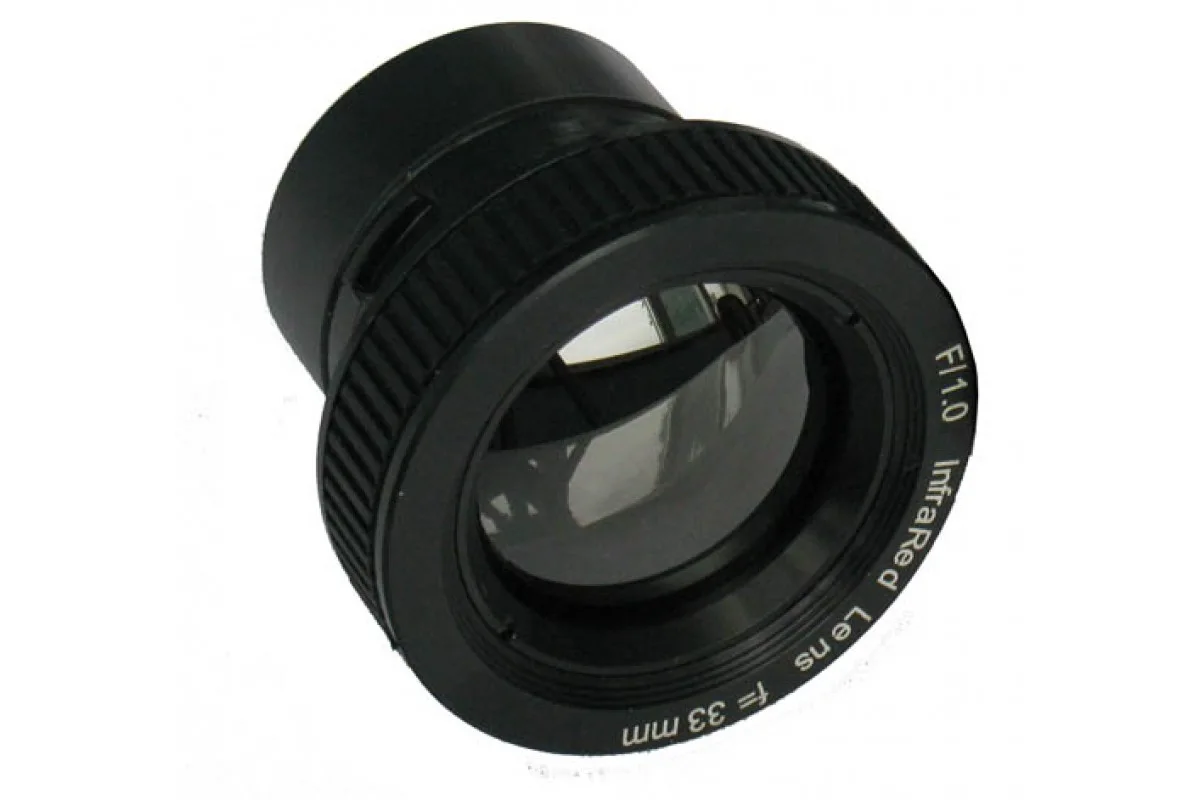

Лінзи тепловізора роблять із германію, тому що звичайне скло не пропускає ІЧ-промені. Оптика приладів має чорний колір та характерний блиск. Для захисту від механічних ушкоджень германієві лінзи покриті так званим алмазоподібним вуглецем - DLC, тонким та дуже міцним.
Мікроболометр із блоком електронної обробки
Об'єктив фокусує теплове випромінювання на болометричній матриці. Це напівпровідникове серце приладу та найдорожча частина. Сенсор складається із терморезисторів, напилених на кристалічну підкладку. Кожен із чутливих елементів змінює опір під дією ІЧ-випромінювання. В результаті на виході матриці створюється електронний сигнал, який обробляється блоком електроніки мікропроцесором. Болометричні датчики, придатні для використання у тепловізорах, промислово виробляють лише у трьох країнах: США, Франції та Китаї.
Екран та окуляр з оптичного скла
Екран тепловізора - рідкокристалічна або світлодіодна матриця невеликого розміру. Для комфортного спостереження є окуляр з діоптрійним налаштуванням та гумовим наглазником.
Важливо! У зв'язку з тим, що на відміну від тепловізійних приладів, конструкція прицілів повинна гарантувати стійкість до ударних навантажень (віддачі), що значно збільшує його вартість (надійні моделі стоять понад півмільйона рублів), а використання прицілу тепловізійного не настільки універсально, як, наприклад, нічного бачення чи цифрового, ми рекомендуємо для нічного полювання використати приціл нічного бачення та тепловізійний монокуляр.
Що вміє тепловізор
На відміну від прицілу, прилад спостереження немає рушничного кріплення і служить інших задач:
- Здатний виявити та розпізнати видобуток при слабкому світлі або у повній темряві;
- Не боїться засвічення та застосовується для спостереження у денний час;
- Працює при тумані, задимленості, у дощ та снігопад;
- Допомагає знайти звіра, у тому числі підранка, крізь гілки чагарників або дерева, що маскують ціль для звичайної оптики;
- Дозволяє помітити тепловий слід тварини, яка нещодавно пройшла.
Не слід плутати тепловізор з рентгеном. Прилад не бачить крізь стіни, густу траву чи суцільні зарості дерев. Перешкода повинна пропускати частину теплового випромінювання.
Наглядовий монокуляр не призначений для ведення вогню. Але це означає, що у ньому може бути прицільної сітки. Наприклад, розробники російської моделі ПТ-2 пропонують три варіанти на вибір: шеврон для прицілювання, далекомірну сітку під ростову фігуру людини та стандартну кутомірну сітку Mil-Dot. Сітки в монокулярі потрібні для навідника під час роботи у парі. У деяких тепловізорах iRay для цієї мети використовуються лазерний вказівник.
Дальність виявлення, розпізнавання та ідентифікації
Головна характеристика тепловізора – максимальна відстань спостереження. У специфікації прийнято вказувати три величини:
- Дальність виявлення. Відстань, на якій людина, лось або кабан буде видно не гірше, ніж два різні пікселі. Це теоретична величина — зрозуміти, що саме виявлено не можна, особливо на тлі перешкод.
- Дальність розпізнавання. Відстань до видимого об'єкта, який не можна точно ідентифікувати, але можна визначити тип. Наприклад, дерево, тварина чи транспортний засіб. Вважається, що розмір об'єктів, що розпізнаються, на екрані більше шести пікселів.
- Дальність ідентифікації. На цій відстані можна судити про деталі. При розмірі дванадцять екранних пікселів стають зрозумілі характеристики мети. Наприклад, молодий самець лося, зростом два метри.
Мисливцеві важливий останній із параметрів. Два інших не мають великого значення і служать швидше за рекламу.
Йдеться про теоретичну ймовірність 50%. На практиці дальність ще вдвічі менша. Це з температурою повітря, часом доби, типом об'єктів, тлом, досвідом спостерігача та інші чинниками.
Важливі характеристики
Вибір залежить від необхідних функцій та технічних характеристик. Дальність — головне, із цим більш-менш зрозуміло. Є й інші важливі параметри:
Роздільна здатність сенсора. Матриці мікроболометрів мають різну кількість термочутливих елементів. Вказують два значення: по горизонталі та вертикалі, наприклад, 384×288, 160×120 або 640×480. Це відомі стандарти QVGA, QQVGA та звичайний VGA. Є ще болометри XGA (1024x640), але їх застосування обмежене ціною. Особливістю бюджетних тепловізійних монокулярів серії Guide TrackIR є спеціально розроблений сенсор із роздільною здатністю 400x300.
- Найменший дозвіл має тепловізор Hikmicro LYNX LC06, до речі він є найбюджетнішим.
- Межі досконалості немає, але з доступних на ринку існують моделі iRay XMini MH25 та Finder FH25R, у яких рекордна роздільна здатність 640х512.
- Для пошуку мети найчастіше вибирають прилад з меншою роздільною здатністю через доступну ціну, але якщо завдання вимагають далекого виявлення, то краще вибирати роздільну здатність значенням вище.
Збільшення (кратність) об'єктива. Показує, у скільки разів зображення на екрані тепловізора більше за видиме неозброєним оком. Звичайне значення від 1x до 4x цілком достатньо для великих тварин. Чим вище кратність, тим нижче світлосила та контрастність.
- Високі значення кратності досягаються з допомогою цифрового збільшення.
- Чим вище значення цифрового збільшення, тим більше буде пікселізація зображення (спотворення)
- Зазвичай прилад може мати цифровий zoom 2х або 4х, але є 8х, наприклад, Hikmicro LYNX PRO LH25.
Поле зору. Простір або кут можна розглянути без переміщення приладу. Кут спостереження обернено пропорційний збільшенню об'єктива: що вища кратність, то вже огляд.
- За рахунок збільшеного об'єктиву один із лідерів з поля зору вважається Pulsar Helion 2 XP50.
Частота поновлення кадрів. Щоб відобразити картинку, що рухається в реальному часі, електронний блок працює циклічно. Оновлення зображення відбувається від 9 до 60 разів на секунду. Чим частіше, тим менше затримки, розмитість і шлейф у об'єктів, що рухаються. Це важливо під час стрільби, але не має великого значення для спостереження.
- Найпоширенішими значеннями вважаються 25 та 50 Гц
- Прилади на 640-й матриці здебільшого мають частоту 25 Гц
- Якщо потрібно записувати відео, краще вибирати прилад з великим значенням частоти оновлення
Час роботи. Заряд батарей повинно вистачати на 4-5 годин. За низьких температур виручить зовнішнє джерело живлення. Тепловізор на полюванні не потрібен постійно, можна використовувати режим сну з мінімальною витратою енергії.
- Прилади із вбудованим акумулятором тримають заряд довше, але у разі розрядки їх потрібно заряджати за допомогою зовнішніх PowerBank
- Для тривалого використання краще придбати додаткові елементи живлення
- Час роботи від однієї батареї може досягати 7 годин, наприклад, як у iRay Xeye E3 Pro.
Маса та габарити. Все просто: чим компактніший пристрій, тим зручніше розмістити його в кишені.

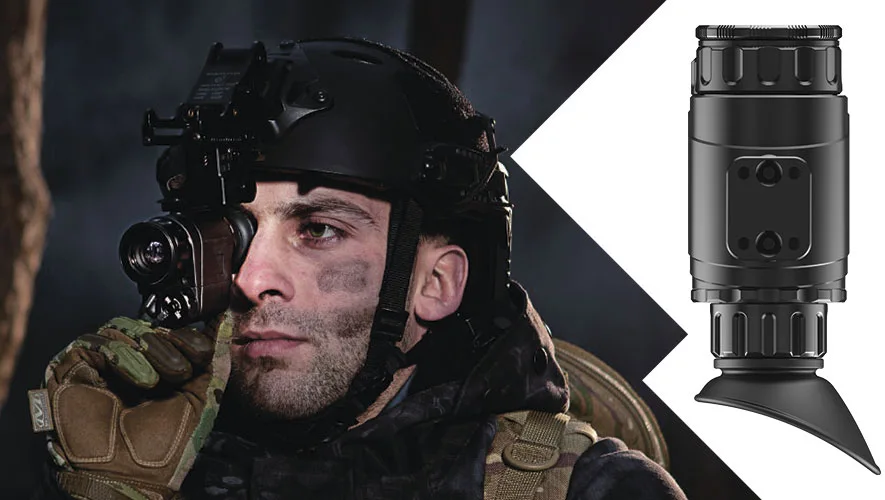

- Тепловізор iRay xMini ML19 має вагу всього 245 грамів, тому його використовують навіть на шоломі.
Не потрібно вибирати найвищу роздільну здатність, найкращі об'єктиви, особливу компактність та максимальну частоту кадрів. Це лише цифри. Технічні характеристики повинні відповідати розв'язуваним завданням.
На що ще звернути увагу
Виробники люблять додавати приладам нові можливості. Частина з них справді корисна не тільки для реклами:
- Безшумне калібрування. Болометричний сенсор нагрівається в процесі роботи, з'являються шуми та перешкоди. Прилад доводиться час від часу калібрувати. Це можна зробити за допомогою механічної шторки, як у фотоапараті, чи безшумно. Безшумне калібрування мають всі тепловізори виробника Fortuna. Цей спосіб кращий для полювання, але менш точний.
- Вбудований далекомір. При використанні тепловізора складно визначити відстань, немає звичних орієнтирів. Деякі моделі мають далекомір. Це не просто зручність, а серйозна перевага. Добірку тепловізорів з далекоміром можна подивитися тут.
- Запис відео на карту пам'яті. Не допомагає у вистеженні звіра, навіть якщо є WI-FI та GPS. Але може стати приємним та корисним доповненням, дозволить зберегти цікаві кадри та поділитися з друзями. Підбірка тепловізорів з Wi-Fi – тут.
