Прицелы: виды, особенности и применение

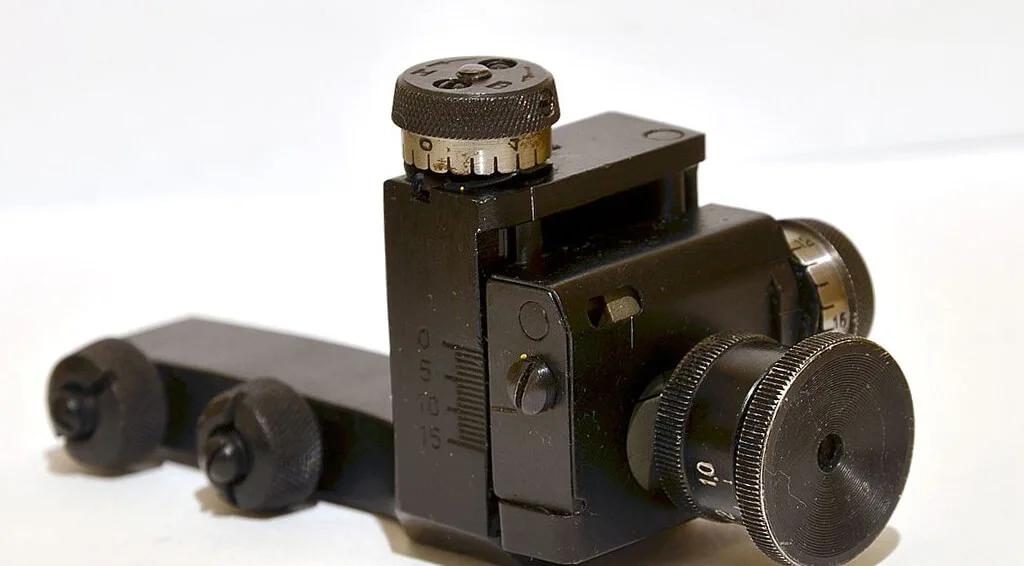

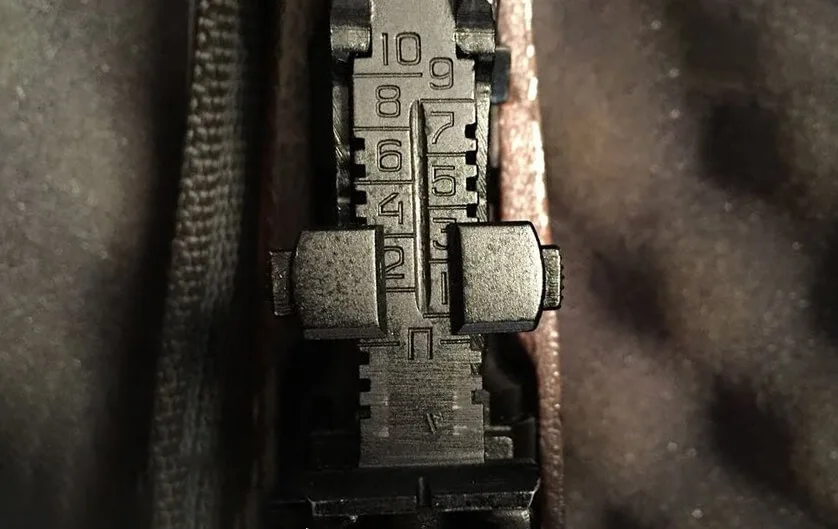

Диоптрический прицел

Диск целика служит преградой, которая полностью перекрывает световой поток в сторону цели, а отверстие апертуры служит диафрагмой. Через нее контрастное изображение проецируется в хрусталик. При этом стрелок вынужден расположить зрачок точно на линии цели. Это единственное возможное положение, когда он будет виден. Прицеливание происходит интуитивно.

Прицел диоптрический обеспечивает самую высокую точность из всех механических прицельных устройств, но имеет очень малое светопропускание. При слабом освещении и в сумерках его не используют.

Начиная с самого простого, диоптрического прицела, встает вопрос установки его на оружии. Так как он чаще всего применяется для мелкокалиберных или пневматических винтовок, то распространенным вариантом является установка его на "ласточкин хвост", крепежная плоскость, которая распространена на этих ружьях. Но на некоторых импортных ружьях для большей универсальности используют планки Weaver или Picatinni. О других, более сложных креплениях, мы рассказываем в отдельных статьях или разделах каталога.

Основные преимущества:

• высокая точность;
• простота, надежность, механическая прочность;
• невысокая стоимость;
• компактность и малый вес.


Недостатки:

• узкое поле зрения;
• малое светопропускание;
• перекрывает цель (кроме точки попадания).

Применение

Главная сфера применения диоптрических прицелов - спортивная стрельба. В олимпийских пулевых дисциплинах - 10 метров пневматика и 50 метров малокалиберная винтовка, используют именно диоптрические прицелы, а оптические и другие прицелы запрещены правилами.

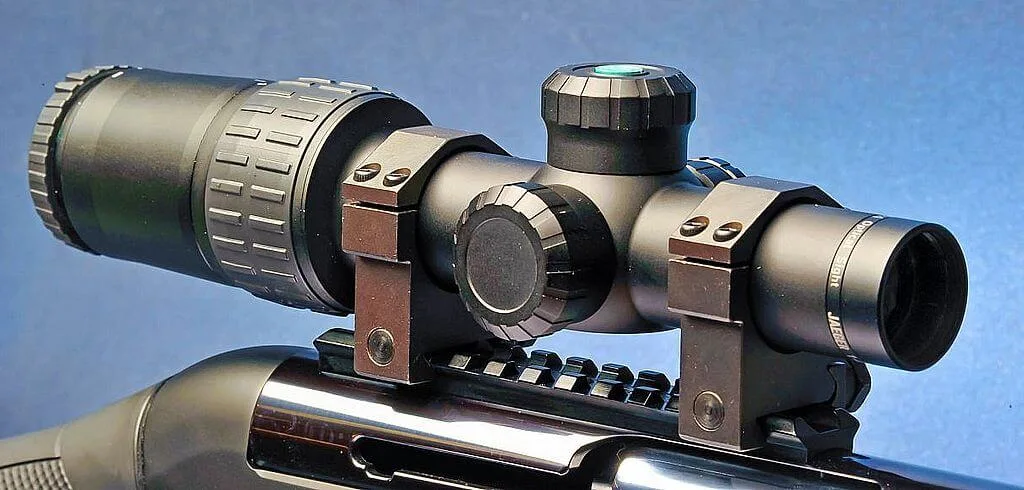

Оптический прицел

Оптический прицел

Чтобы облегчить стрельбу на дальние дистанции, на оружие устанавливают оптику - зрительную трубу с прицельной сеткой. Такой прицел называется оптическим. Он упрощает процесс прицеливания, увеличивает точность и шансы удачного выстрела.

Устройство и принцип действия

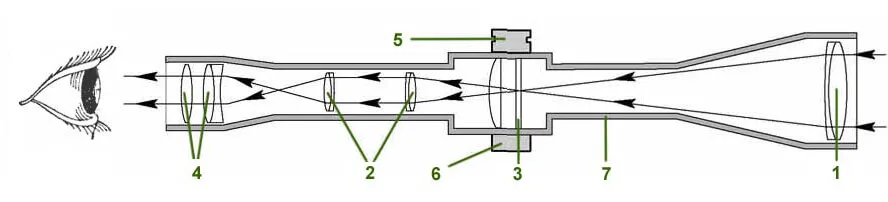

В трубчатом металлическом корпусе, обозначенном на рисунке цифрой (7), находятся объектив (1) и окуляр (4) - две системы линз, между которыми в одной из фокальных плоскостей установлена прицельная сетка (3). Чтобы получить прямое, не перевернутое изображение, используют вращающуюся систему (2) еще одну группу линз.

Принцип действия оптического прицела

Прицел жестко крепится на оружии, а точная корректировка положения сетки осуществляется механизмом баллистических поправок (5) - двумя микрометрическими винтами. Во многих образцах имеется светодиодная подсветка (6), позволяющая лучше видеть прицельную сетку в сумерках.

Принцип действия такого прицела не отличается от обычной зрительной трубы или телескопа. Чтобы произвести выстрел, достаточно совместить перекрестие с увеличенным изображением цели. Подробнее об оптических прицелах здесь.

Преимущества

• высокая точность;
• возможность видеть цель на большом расстоянии;
• удобство, простота и скорость наведения;
• простая и надежная конструкция.

Недостатки

• небольшой угол обзора;
• увеличение веса и габаритов оружия;
• боится ударов, механических повреждений;
• перекрывает открытый прицел: невозможно произвести выстрел на близком расстоянии (кроме загонщиков).

Применение

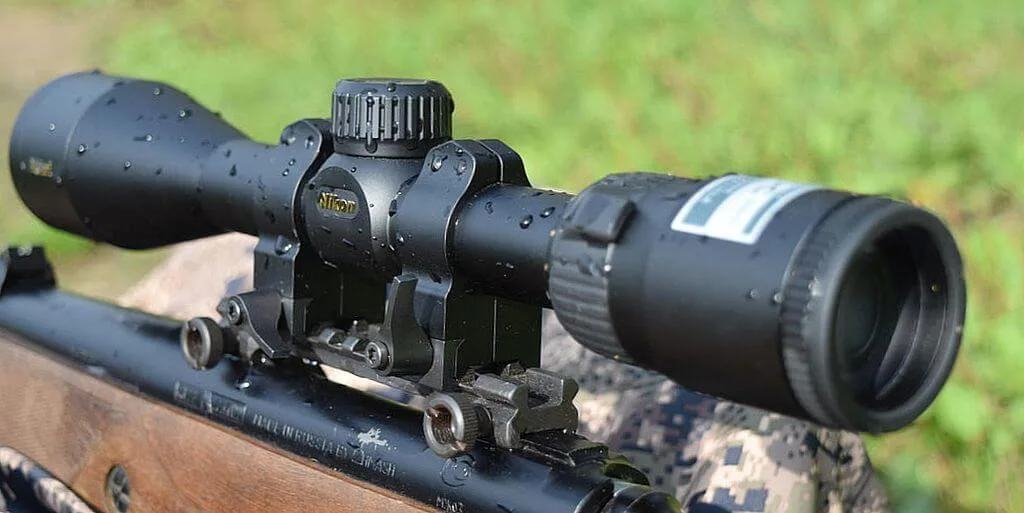

Несмотря на вес и размеры, оптика - второй по популярности прицел после обычного механического. Ее устанавливают на нарезное армейское, охотничье оружие и пневматику. Гладкоствольные ружья, имеющие сравнительно низкую точность, редко используют вместе с оптическими прицелами. При стрельбе дробью это просто не имеет смысла, но для охоты пулей, особенно для людей с близорукостью, часто используют загонные прицелы переменной кратности: от 1х до 6х крат. Стоит отметить набирающие популярность ружья Ланкастер, точность которых позволят использовать и оптические прицелы.

Отдельного внимания заслуживают винтовки, об оптическом прицеле для которых мы подготовили отдельные статьи - безделушка и пневматика. Дело в том, что эти ружья очень точны для своих дистанций, а работа с оптическим прицелом на них ни чем не отличается от мощных винтовок. При этом стоимость выстрела позволяет полноценно обучиться технике стрельбы.

Именно с оптическим прицелом ассоциируются снайперы, начиная с ПУ 3,5х22 и винтовки Мосина времен Великой Отечественной или ПСО-1 с СВД - афганской и далее. И хотя у спецподразделений в наши дни тепловизионные прицелы постепенно вытесняют оптические, оптика еще долгое время будет использоваться для охоты и развлекательной стрельбы.

Коллиматорный прицел

С обычным открытым прицелом нужно визуально совместить три точки, удаленные на разное расстояние от глаза: целик, мушку и саму цель. Коллиматорный прицел упрощает задачу, заменяя целик и мушку одной светящейся маркой. Коллиматоры не увеличивают цель, а ускоряют процесс прицеливания.

Устройство и принцип действия

Идея в том, что с помощью полупрозрачной линзы коллиматорной создается видимая проекция в бесконечность прицельной метки. Это яркая световая точка, расположенная в поле зрения стрелка. Ее необходимо совместить с целью произвести точный выстрел. Подробнее об этом можно почитать здесь.

Главное преимущество коллиматоров - практически полное отсутствие параллакса. Это значит, что как бы ни смещался зрачок, видимое положение прицельной марки не меняется, а целиться быстрее и проще. В отличие от оптического и механического прицелов, у стрелка открыты оба глаза и не нужно снимать очков.

Основные преимущества:

• не требуют наведения на резкость;
• высокая скорость прицеливания, можно стрелять навскидку;
• широкий угол обзора; визуальный контроль над обстановкой;
• оба глаза открыты;
• небольшой вес и размер;
• простая, прочная и надежная конструкция;
• низкая стоимость.

Недостатки

• небольшая дальность;
• сравнительно невысокая точность.

Применение

Коллиматоры предназначены для стрельбы на дистанции прямого выстрела. Они с успехом применяются в вооруженных силах. Некоторые модели стрелкового оружия, например, израильский автомат TAR-21, вовсе не имеют открытой, а выпускаются со штатным коллиматорным прицелом. Коллиматоры широко используются спецслужбами (в штурмовых группах) и для самообороны. Иногда их устанавливают на пулеметы, например 1п87 прицел, где плотность огня важнее точности.

Совместно с подствольным фонарем или очками ночного видения коллиматорный прицел можно использовать ночью.

Для охотников этот тип прицелов интересен, прежде всего, на гладкоствольном оружии, особенно при стрельбе навскидку, дробовым зарядом. Как мы говорили выше - это самый распространенный тип охоты и коллиматорные прицелы являются самыми массовыми среди охотников. Поэтому коллиматорам для гладкоствольного оружия мы посвятили отдельную статью.

Хорошие результаты дает использование коллиматоров и при загонной охоте с нарезным оружием.

Благодаря небольшому весу только коллиматоры можно устанавливать на некоторые типы гладкоствольных ружей, у которых вовсе не предусмотрено место крепления прицела (ласточкин хвост или Weaver), но есть вентилируемая планка. Она позволяет закрепить легкие прицелы как непосредственно с креплением для вентилируемой планки, так и с использованием переходных планок.

Призматический прицел прицел

Понятие призматического прицела появилось недавно по сравнению с другими типами. Свое начало "призматики" получили в применении на автоматическом оружии спецслужб и плавно перешли на охотничьи карабины. Призматические прицелы имеют много сходства с оптическими прицелами, поскольку также оснащены системой линз, дающей небольшое увеличение, и гравированной на одной из линз прицельной сеткой. Отличие во внешнем виде и применении отделяет их в свой вид. Внешне призматические похожи на коллиматорные прицелы закрытого типа. Они также используют подсветку прицельной сетки путем отображения и данные прицелы имеют интегрированное крепление, в основном под планку Weaver. Мы собрали все самые интересные предложения в отдельном каталоге - Призматические прицелы.

Основные преимущества

• легкие и компактные
• возможность работать как на коротких, так и средних дистанциях
• наличие диоптрийной подстройки
• наличие крепления
• увеличенная точность
• специализированные прицельные марки

Недостатки

• небольшое увеличение
• малая светосила объектива

Применение

Небольшая кратность призматических прицелов изначально была оценена штурмовыми отрядами, когда необходимо использовать один прицел как во время подступа к зданию на дистанциях до 200 метров, так и внутри него. Позже охотники, которые стреляли на короткие дистанции, начали применять его в погонах и с подхода. Компактный размер и малый вес не утяжеляет его переноску на оружие. Чаще всего прицельные сетки призматических прицелов имеют простой вид для быстрой стрельбы при сбросе (аналогично коллиматорным), но при этом с дополнительными штрихами для поправки (аналогично оптическим). Подборка призматических прицелов разных производителей, а также сравнение с другими типами можно просмотреть в соответствующем разделе - призматические прицелы.

Лазерный целеуказатель

Лазерный целеуказатель (ЛЦУ) - компактный прибор, формирующий на цели световое пятно, совпадающее со средней точкой попадания. Это позволяет повысить эффективность применения оружия на ближних дистанциях, скорость наведения и точность стрельбы навскидку.

Устройство и принцип действия

ЛЦУ состоит из закрепленного на оружии корпуса, источника питания и специального лазерного светодиода с минимальным расхождением светового луча. Для включения может использоваться выносная кнопка, расположенная в удобном для стрелка месте, например, вблизи спуска.

Лазерный указатель это не оружейный прицел в прямом смысле слова, а вспомогательное прицельное приспособление, имеющее ограниченную дальность и точность. Иногда ЛЦУ используют вместе с коллиматорным, ночным или дневным оптическим прицелом.

Преимущества

• простота и высокая скорость прицеливания;
• минимальный вес и габариты; минимальный вес и габариты;
• простота и надежность конструкции.

Недостатки

• малая дальность;
• световое пятно источника излучения демаскирует стрелка;
• яркий солнечный свет может засвечивать метку.

Применение лазерных целеуказателей

Лазерные целеуказатели преимущественно используют для самообороны, в армии, силовых и охранных структурах для выполнения тактических задач, чаще в комплексе с другими прицельными приспособлениями. На охоте ЛЦУ применяются редко, как правило, с гладкоствольным оружием. Помните кошек, которые гоняются за лазером? Примерно также реагирует дикое животное: только пугается светового пятна и предпочитает убежать.

Прицел ночного видения

Прицел ночного видения, так называемый "ночник", усиливает изображение цели, имеющей низкую яркость. Он позволяет вести точную стрельбу в почти полной темноте - при очень слабом отраженном свете луны, звезд или искусственных источников. Современные ночные прицелы классифицируются по типу преобразования света - электронно-оптические и цифровые. В этом разделе подробно о первых.

Устройство и принцип действия

Основа прицела ночного видения - электронно-оптический преобразователь (ЭОП). Это вакуумный прибор, который состоит из светочувствительного катода и покрытого люминофором анода. Он преобразует слабый, невидимый глазом свет, в яркое изображение. Подробнее об этом можно почитать здесь.

Целятся в "ночник" так же, как в обычный оптический прицел - наводят перекрестие. Главное отличие в том, что стрелок видит в окуляре не привычное изображение цели, а усиленную прибором картинку, обычно зеленого цвета, отображаемую на миниатюрном экране.

Преимущества ночных прицелов

• высокая точность в условиях плохой видимости;
• дальность до 300 метров и более, в зависимости от ЭОП;
• сравнительно небольшой вес и размеры;
• длительная непрерывная работа;
• высокая надежность (по сравнению с цифровыми).

Недостатки

• относительно высокая стоимость современных моделей (поколения 2 и выше);
• снег, дождь, туман, ветки и высокая трава являются препятствиями;
• в полной темноте необходима ИК-подсветка (демаскирует перед другими ПНО);
• при встречном свете срабатывает защита от засветки.

Применение

Ночные прицелы устанавливаются на армейское, служебное и гражданское оружие, как с нарезным стволом, так и на гладкоствольное. В зависимости от решаемых задач, выбирают приборы, которые отличаются чувствительностью, дальностью действия и конечно стоимостью. Для охоты часто использовали недорогие прицелы с ЭОП первого или 1+ (один плюс) поколений. Однако, сейчас они сняты с производства, а второго поколения прицелы дороже цифровых. Подробнее о классификации ПНО можно узнать в отдельной статье, а сравниваем цифровой и ЭОП здесь.

Цифровые прицелы

Цифровые прицелы видят как днем, так и ночью. Это возможно благодаря тому, что ПЗС матрица может регистрировать широкий спектр светового излучения, даже невидимый для глаза. Частным случаем цифрового прицела является тепловизионный, о котором подробнее в следующем разделе.

Стоимость электронных компонентов цифровых прицелов постоянно уменьшается. Так, первые модели были сопоставимы с ценой 2+ поколения ЭОП, то сейчас не дороже ночных прицелов 1+ поколения, которые практически сняты с производства.

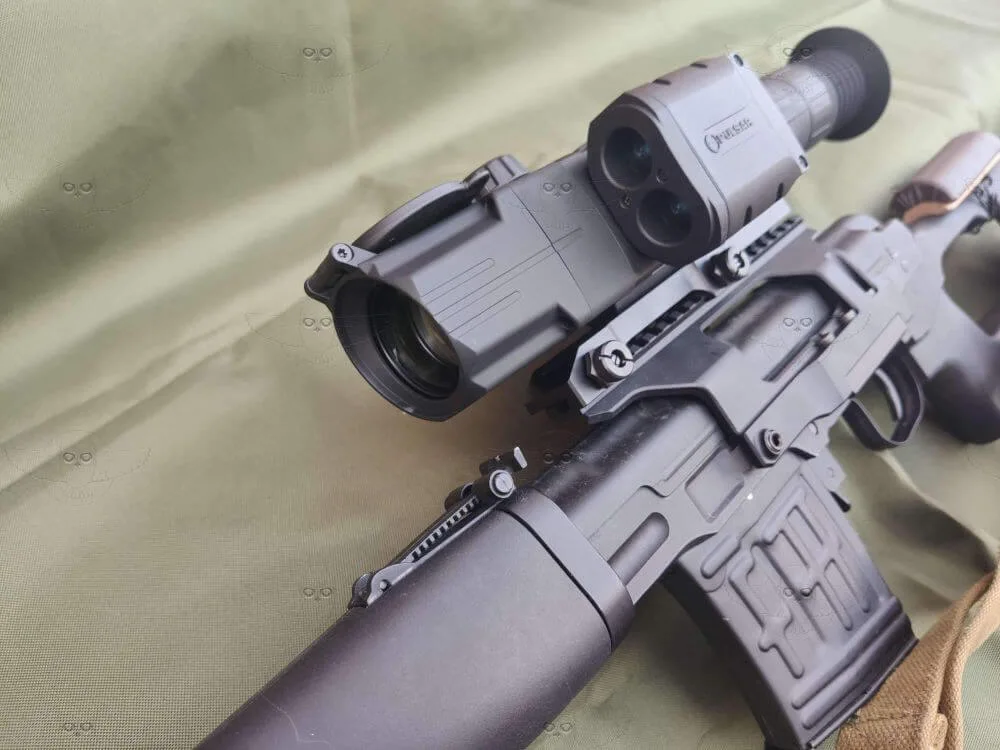

Pulsar Dіgіѕіght Ultrа N455 LRF с лазерным дальномером на кронштейне SAG

Устройство и принцип действия

Цифровые прицелы работают по тому же принципу, что цифровая фото/видео камера или современный смартфон. Изображение фокусируется на ПЗС матрицы и отображается на экране, который наблюдается в окуляр прицела. Благодаря чувствительности современных матриц прицел может работать не только днем, но и ночью - регистрируя невидимый глазу инфракрасный свет. В полной темноте (например, в помещении или в тёмном лесу) вместе с прицелом используют инфракрасную подсветку - так же как и для прицелов с ЭОП, только работающую на другой длине волны (до 900 нм).

Огромным преимуществом цифровых (и тепловизионных) прицелов является возможность наложить дополнительную информацию прямо поверх изображения. Это может быть уровень заряда, меню настроек, множество выбора сетки (в том числе возможность пристрелять одним патроном). При совместной работе с лазерным дальномером показания дальномера могут не только выводиться на экран, но и регулировать положение сетки в соответствии с баллистической траекторией пули! Прицелы с лазерным дальномером мы собрали в отдельный раздел.

Преимущества цифрового прицела

• возможность работать как ночной и как дневной прицел;
• дальность до 300 метров;
• ударная стойкость к любым калибрам;
• возможность вывести дополнительную информацию на экран;
• цифровое увеличение.


Недостатки

• высокое энергопотребление;
• ремонт только в сервисном центре или на заводе;
• в полной темноте необходима ИК-подсветка (демаскирует перед другими ПНО).

Применение

В связи с тем, что цифровые прицелы уступают прицелам на ЭОП по надежности и высокому энергопотреблению их не используют военные. Но благодаря четкому изображению и относительно невысокой цене сейчас это основной прицел для ночной охоты. Более подробно мы сравниваем цифровые прицелы и с ЭОП здесь.

Тепловизионный прицел тепловизионный прицел

Тепловизионный прицел - прибор, визуализирующий собственное тепловое излучение цели. Он не нуждается во внешних источниках освещения, позволяя наводить оружие в полной темноте. При этом используются данные о температуре самого объекта в сравнении с окружающим пространством.

Прицел с тепловизором работает не только в полной темноте, но и при дневном свете, в снег, туман, при задымлении. От позволяет точно наводить оружие на технику и людей в камуфляже, выцеливать животных на фоне листьев или снега, независимо от их естественной маскировки. На сегодняшний день это самый совершенный вариант прицела для условий недостаточной видимости. А лучшим моделям мы посвятили отдельный раздел каталога.

Принцип действия и устройство

Прицел с тепловизором - это частный случай цифрового прицела. Он также похож по принципу на видеокамеру, которая вместо света регистрирует тепло. Все нагретые предметы имеют невидимое у человека инфракрасное излучение.

В основе тепловизионного прицела является болометрический сенсор, чувствительный к тепловому излучению. Это миниатюрная полупроводниковая матрица из терморезисторов, имеющих чувствительность до сотых частей градуса. Сигнал от матрицы обрабатывается электроникой и выводится на жидкокристаллический экран, который видит стрелок в окуляре. Подробнее об устройстве, технических характеристиках и выборе тепловых прицелов написано здесь.

Преимущества

• наиболее дальние дистанции обнаружения тепловых целей;
• работают в полной темноте;
• могут работать на свету, нет засветки;
• точность, как у оптических прицелов;
• снег, дождь, туман, листья и трава не являются помехой.


Недостатки

• сложная конструкция;
• высокая стоимость;
• требуется дополнительный источник питания.


Применение

Тепловизионные прицелы используют военные, охранные структуры и охотники. Они одинаково хороши для гладкоствольного и нарезного оружия. По точности сопоставимы с хорошими оптическими прицелами, а по дальности обнаружения тепловых целей часто превосходят их. Единственным ограничением для массового использования на охоте является их высокая стоимость - от 200 тысяч гривень и дороже.
