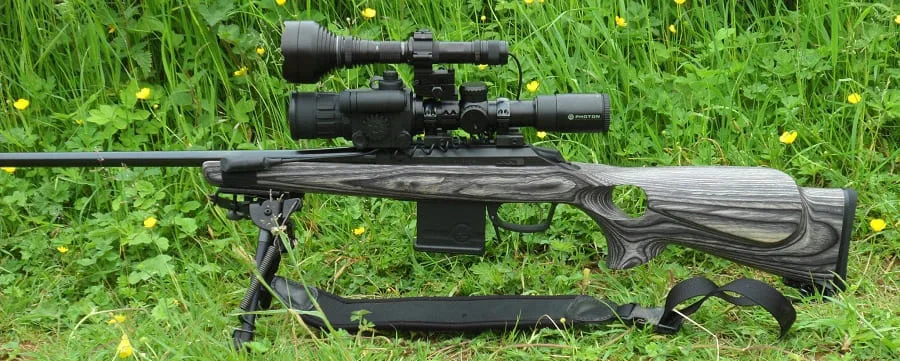

ПНБ на винтовке
Ассортимент ночных прицелов на современном рынке очень широк: это сотни моделей, десятки производителей, разные поколения и принципиально разные типы устройств. Чтобы понять, какой прицел ночного видения выбрать, необходимо разобраться в этом многообразии. Кроме того, придется учесть множество других параметров, таких как калибр оружия, выбранный способ охоты, рабочие дистанции и многое другое.
Виды прицелов ночного видения для охоты
Приборы на ЭОП
Несмотря на многочисленные разработки и уверенно работающие типы "ночников", которые применяются для охоты в условиях плохой видимости, наиболее распространенными остаются ПНВ на основе электронно-оптических преобразователей (ЭОП). Поэтому обзор мы начнем именно с них, тем более, что есть 3 поколения этих устройств.
Первое поколение
Прицел ночного видения 1 поколения - один из самых покупаемых и наиболее часто используемых типов ПНВ, поскольку его цена гораздо доступнее, чем у более продвинутых поколений. Давайте разберемся, как устроен этот прибор. ПНВ на ЭОП I состоит из таких основных узлов:
Объектив. Имеет выпуклую линзу из просветленного стекла. Чем больше диаметр линзы, тем большей светосилой обладает устройство, однако его вес и размеры возрастают тоже.
Очки. Также имеет выпуклую линзу еще большей кривизны, поэтому для удобства поиска оптимального расстояния для наблюдения применяют наглазники, с помощью которых вы сразу ставите окуляр на нужном расстоянии от зрачка. Этот параметр принято называть удалением выходного зрачка, и его показатели составляют 30 - 40 мм, в отличие 60 - 70 мм, присущих оптическим прицелам.
Электронно-оптический преобразователь. Расположен между объективом и окуляром. Именно это устройство отвечает за возможность ночного видения и его конструкцию мы рассмотрим ниже. Важно другое - все ПНВ этого класса имеют ЭОПы, причем поколение определяется поколением преобразователя.
Важно! Вышеописанная упрощенная схема является универсальной для всех поколений ПНВ на ЭОП, возможно, с некоторыми нюансами и оговорками. Важнейшие процессы протекают внутри преобразователей, поэтому эволюция приборов зависит от эволюции ЭОП.
Факт! Сегодня приборы первого поколения практически вытеснены с рынка т.н. I+ поколением, демонстрирующим улучшенные характеристики и меньшие габариты. Иногда поколение 1 называют нулевым, а I+ относят к полноценному первому поколению.
Современные приборы на ЭОП I+ позволяют работать на расстояниях 50-150 м, некоторые модели преодолевают 250-метровый рубеж. Они достаточно прочные, чтобы выдерживать высокие дульные энергии и могут устанавливаться на ружья 12 калибра. Вес таких устройств обычно не превышает 1 кг.

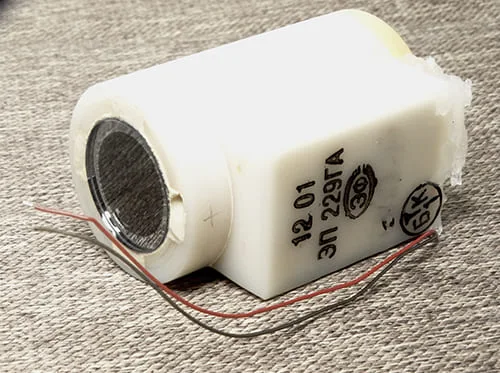

ЭОП 1 поколения
Несмотря на то, что охотничий прицел ночного видения первого поколения - далеко не самая развитая разработка, она остается популярной среди российских охотников за счет невысокой цены и удовлетворительных для большинства характеристик. Хотя есть и минусы - наличие оптических искажений на периферии поля зрения, страх засветки, видимая ИК-подсветка.
Второе поколение
Прицел ночного видения 2 поколения - это более дорогой, но и более совершенный с технической точки зрения ПНВ. К этой группе относятся ЭОП II и II+ поколений. Здесь значительно увеличены дистанции распознавания объектов: человека можно распознать на расстоянии 600 м, а приблизившись до 250 - 300 метров, вы сможете вести прицельный огонь или рассмотреть мелкие детали.
Кроме того, для второго поколения характерны следующие преимущества:
- Им не страшна засветка зрительного поля, и яркая точка остается лишь точкой на экране, в результате охотник может продолжать наблюдение.
- Приборы этого класса практически не нуждаются в инфракрасной подсветке, так как светосильная и чувствительная оптика совместно с улучшенным ЭОП позволяют хорошо видеть в условиях самой низкой освещенности.
- Способны искать цель в пассивном режиме работы.
- Возможность установки осветителей с длиной волны 850 нм, которая уже практически незаметна для зверя.
Многие охотники используют ПНВ второго поколения, особенно если дистанции обнаружения, распознавания и прицеливания для их промысла требуют более высоких значений, чем способны обеспечить ЭОП I и I+.
ЭОП 2 поколения
Третье поколение
Прицел ночного видения 3 поколения - это самые эффективные из широко применяемых в охоте ПНВ. Здесь использованы новейшие технологии и материалы как в конструкции ЭОП, так и в других узлах прибора. Повышенная чувствительность фотокатода и светосильная оптика дают очень четкое изображение на серьезных дистанциях, что позволяет вести прицельный огонь на расстоянии до 500 метров.
Ночной прицел 3 поколения отличается такими преимуществами:
- Повышенный ресурс работы до 10000 часов.
- Не боится засветки.
- Дает четкую картинку в условиях самого низкого освещения.
- Возможна установка инфракрасной подсветки с длиной волны более 900 нм, которая невидима для зверя, что важно для конспирации.
- Показывает высочайшую эффективность, иногда превышающую эффективность применения тепловизионных ПНВ.
К минусам приборов этого класса можно отнести высокую цену и отсутствие на входе волоконно-оптической шайбы, что приводит к попаданию боковых источников света.
Факт! Уже разработаны приборы IV поколения, однако они производятся крайне малыми партиями, слишком дорогими и на охотничьем рынке практически не представлены.
Цифровые ПНВ
Матрица в цифровых прицелах
ПНВ могут работать и без ЭОПа, если речь идет о цифровом ночном прицеле. Они фотоны попадают на светочувствительную матрицу, после чего изображение выводится на дисплей. Работа такого вида ночных прицелов больше похожа на фотокамеры. Подробнее о цифровых прицелах Вы можете узнать в статье "Цифровой прицел ночного видения".
Устройство ЭОП
Самое интересное происходит внутри прицела. Свет в виде потока фотонов попадает в объектив прицела, который, в свою очередь, сводит все в пучок. Изображение получилось бы перевернутым, если в прицеле не было вращающей системы.
Весь процесс выполняет небольшое устройство под названием ЭОП - электронно-оптический преобразователь. Как известно из названия происходит преобразование фотонов в электроны, а точнее выбивание фотонами электронов из специальной матрицы.
С помощью небольшого заряда электроны можно разогнать, а их интенсивность будет отображаться на специальном экране. Чем больше фотонов, тем больше интенсивность электронов, тем ярче изображение.
Так как объекты не одинаково отражают свет, в окуляре видим характерные зеленые силуэты. Цвет изображения необязательно зеленый, сейчас можно приобрести прицел ночного видения с черно-белым изображением. Цена такого прицела будет выше.
Важно!!! Перед тем, как выбрать прицел ночного видения, вы должны понимать, на какого зверя, с какого расстояния и каким способом вы хотите охотиться.
Сетка прицела
Прицельная сетка
На одну из линз в ночном прицеле нанесена прицельная сетка. Во времена начала существования ПНБ сетка наносилась непосредственно на ЭОП, но это приводило к сложности системы регулировки положения сетки, так как при пристрелке вращение маховиков меняло положение самого ЭОП.
Сейчас сетки установлены отдельно, а сам ЭОП жестко зафиксирован в керамическом корпусе. По типу оптических прицелов маховики с червячной передачей изменяют положение линзы, которая в свою очередь находится в подвешенном состоянии на пружинах. Это необходимо для того, чтобы после импульса от выстрела сетка принимала исходное положение.
Для многих прицелов есть ограничения по дульной энергии, на это важно обратить внимание, иначе сетка будет "гулять". Сама прицельная сетка может быть абсолютно любой - ночная стрельба не влияет на баллистику пули. Учитывается лишь уменьшение дальности прицеливания.
Для прицелов ночного видения свойственно иметь регулировку яркости прицельной марки. Так как на объективах обычно устанавливаются фильтры, то можно сделать пристрелку в дневное время, для этого ставят яркость сильнее. При работе ночью яркость устанавливают с таким расчетом, чтобы сетка не перекрывала цель.
Важно!!! Предварительное сравнение прицелов ночного видения можно сделать, набрав в поисковике "охота с прицелом ночного видения видео". Так вы сможете лично убедиться в тех отличиях, о которых идет речь в этой статье.
Дополнительные функции
- Во многом прицелы ночного видения у разных производителей имеют сходство. Отличием могут быть дополнительные функции. Какой ночной прицел лучше зависит только от Ваших целей. В зависимости от модели, прицелы могут иметь:
- Регулировку фокусного расстояния. Предназначено для настройки более четкого изображения цели, часто разделяется для работы до или свыше 100 метров. С регулировкой фокуса выпускаются практически все прицелы, основные Dedal, ВОМЗ, Digisight.
- Смена прицельной марки. Не многие прицелы готовы похвастаться такой особенностью. Помимо вида прицельной метки можно менять цвет. Таким свойством могут обладать прицелы Phantom и цифровые Digisight - это прицелы ночного видения белорусского производства.
- Усиленный корпус. При таком свойстве прицел будет защищен от механического воздействия при падении или удара ветки, к таким прицелам относится ПМ-2М, ПН-23-3 "Сарацин" - прицелы ночного видения российского производства.
- Пульт управления. С помощью этого аксессуара уменьшается время скидки ружья и быстрого прицеливания. ПДУ поставляется с прицелами серии Sentinel и беспроводной идет в комплекте с цифровыми прицелами Digisight.
- Видео- и фотосъемку. Такое возможно только у цифровых прицелов с помощью дополнительных видеорекодеров, как Digisight, или встроенных, как у ATN. К цифровым особенностям можно отнести наличие дальномеров.
- Увеличенная кратность. Некоторые прицелы на базе ЭОП могут иметь кратность до 4-х с учетом увеличенной линзы объектива, крайние серии цифровых прицелов выдают до 14 крат увеличения.
- Установленный кронштейн. К такой особенности можно отнести прицелы серии Sentinel или некоторые ночные прицелы Dedal, но нужно учитывать, что при смене ружья, возможно, придется сменить и прицел ночного видения.
- Режим защиты от засветки. Такое преимущество имеют цифровые прицелы, а также прицелы 3-го поколения.
- Регулировка яркости ИК-подсветки. Использование этой функции поможет ограничить световой поток при достаточном освещении и наоборот. С наличием регулировки яркости можно отнести, например, Dedal-180HR и прицелы Digisight.
- Регулировка яркости ЭОП. К такому свойству относится прицел ПН-23-3 "Сарацин". В отличие от других прицелов, где можно регулировать только яркость прицельной сетки, "Сарацин" может увеличить или уменьшить яркость всего изображения.
Вывод
Чтобы понять, какой ночной прицел выбрать, вы должны изучить ассортимент, понять отличия одних классов и типов устройств от других и разобраться в технических характеристиках этих ПНВ.
