Чертеж планки Пикатинни
Пикатинни и Вивер относятся к конструкциям одного типа - стальной вентилируемый кронштейн, разница у них небольшая. И один и другой кронштейн устанавливается на оружие с целью дальнейшего крепления различных аксессуаров:
- оптических прицелов любых видов
- фонарей
- лазерных целеуказателей
- микрофонов направленного действия
- видеокамер и другого вспомогательного оборудования
Планки Пикатинни

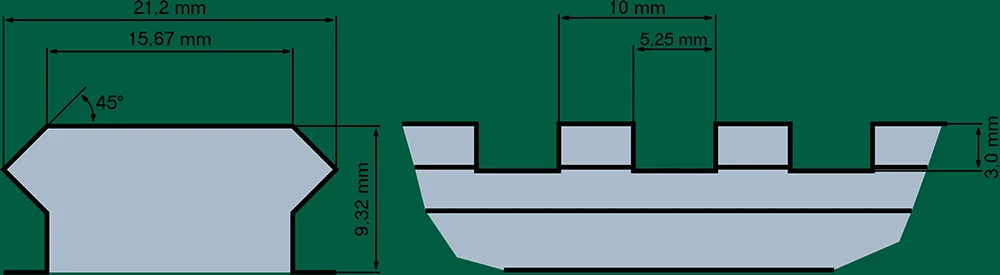

В боковом сечении рейка Пикатини "Picatinni rail" напоминает букву "Т" с очень толстой ножкой. Изделие стандартизировано MIL-STD-1913 и имеет строго обозначенные размеры. По верхней рифленой части можно перемещать устанавливаемый прибор, а с помощью прорезей его можно зафиксировать болтами или рычагами в нужном месте. Прорези обеспечивают не только надежное крепление, снижают вес планки, но и достаточное охлаждение, чтобы кронштейн не претерпевал значительных изменений температуры размеров.
Факт! Планка Пикатинни используется в войсках НАТО и проходит под стандартом STANAG 2324.
В результате перед нами отличный унифицированный кронштейн для фиксации самых разнообразных приборов, аксессуаров и техники, которые помогают не только профессионалам, но и любителям, и даже начинающим охотникам улучшить свое оружие каким-либо дополнительным функционалом.
Планки Вивера
Планка Вивера - это, по сути, такая же рейка ("Weaver rail"), имеющая такое же назначение, но изначально она меньше по высоте. Впрочем, многие производители избегают традиционной Т-образной формы планки Пикатини, в связи с чем отличить их действительно не просто.
Вивер на практике ставят даже на пистолеты, арбалеты, оружие для страйкбола, сами аксессуары и т.д.
Факт! Планка Вивера часто устанавливается на сам аксессуар, чтобы вы могли улучшать его. Например - для установки дополнительной ИК-подсветки на прицел ночного видения.

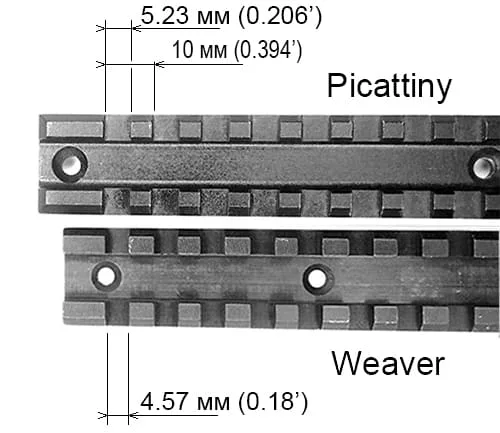

Чем отличаются планки Вивера и Пикатини
Изначально основных различий три:
- ширина прорезей (у вивера 0,18 дюйма, у пикатинни 0,206 дюйма)
- шаг прорезей (у вивера не задан, а у пикатинни 0,394 дюйма)
- поперечное сечение (у вивера не задано, а у пикатинни Т-образное).
Сегодня производители креплений для охотников, как правило, ушли от Т-образной формы пикатинни и используют метрическую систему мер т.е. вместо дюйма миллиметров. Кроме этого производители часто вольно трактуют стандарт.
Поэтому на сегодня основное отличие планок - это ширина прорезей.
- у вивера 0,18 дюйма (около 4,57 мм), однако может быть и 4,5 мм и 4 мм (!)
- у пикатинни 2,206 дюйма (около 5,23 мм), может быть и 5 мм (!)
Кстати и шаг прорезей на планке Пикатини 0,394 дюйма (около 10 мм) производитель может не соблюсти, прорезать через одну, а то и через две в целях экономии. Из-за этого может возникнуть сложность в точной настройке расстояния между окуляром и глазом. Впрочем, для охотника это не должно быть проблемой.
Такой разброс размеров и халатность производителей к стандартам часто приводит к тому, что часть кронштейна (зуб упора) не встают в узкую прорезь. Поэтому планку приходится растачивать.
Кроме того, для оружия с двойной отдачей (мощных поршневых пневматических винтовок) желательно использовать компенсирующие пластины из жести - в случае если прорезь шире упрямого зуба (прорезь Пикатини - зуб Вивер или халатность производителя).
Выводы
Важно! Самым серьезным отличием можно назвать то, что кронштейн с упорным зубом под планку Weaver встает на планку Picatinni, только упирать его надо в переднюю кромку прорези. Кронштейн с упорным зубом под Picatinni на планку Weaver не встанет, но можно немного расточить конкретную прорезь.
Из вышесказанного можно сделать следующие выводы:
- Picatinni rail стандартизирована странами НАТО и больше всего подходит для импортного оружия производства стран, входящих в альянс.
- Weaver rail имеет более широкое распространение за счет того, что на нее можно крепить то, что также станет и на Picatinni rail. Поэтому его чаще всего используют производители.
- Weaver rail чаще подвергается подделкам со стороны наших китайских соседей, поэтому следует внимательно следить за качеством или покупать только в проверенных магазинах.
Хотим обратить ваше внимание, что производители и продавцы часто сами неправильно обозначают планки Вивер и Пикатини. При самостоятельной покупке прицела обращайте внимание на размер прорези! Еще раз кратко:
- Широкая прорезь = Пикатинни
- Узкая прорезь = Вивер
Установка планки Weaver/Пикатинни
Ввиду широкого распространения кронштейнов и прицелов под планку Вивер именно ее чаще всего выбирают для создания посадочного места на оружии - моделей, у которых она по разным причинам не установлена на заводе. На большинство ружей и карабинов планка крепится непосредственно на ствольную коробку.
Отметим, что для некоторых карабинов это не лучшее решение. Например, крышка ствольной коробки автоматов системы Калашникова изначально проектировалась подвижной: это позволяло пороховым газам выдувать пыль или песок при выстреле и обеспечивало ту самую неприхотливость оружия. Поэтому на АК прицелы крепятся на боковую планку. В гражданских модификациях АК (Сайга и Вепрь) условия эксплуатации оружия не такие суровые. Поэтому у некоторых моделей крышка дополнительно фиксируется, что позволяет установить планку Вивер, а на некоторых образцах планка Вивер устанавливается на заводе. В то же время, мы рекомендуем на этой планке использовать только легкие и надежные коллиматорные прицелы, а оптику и тем более прицелы ночного видения, устанавливать на боковой кронштейн.
Для установки планок на ствол гладкоствола приобретите промежуточный кронштейн. В случае, если необходимо использовать приспособления, рассчитанные под планки Weaver/Picatinny на оружии, где уже имеется крепление "ласточкин хвост", рекомендуем пользоваться адаптерами. Это может быть переходная планка, устанавливаемая непосредственно на штатное посадочное место, или вкладыши-переходники, которые вставляют в зажимную часть кронштейна аксессуара и зажимают его винтами. Для отечественного оружия, где, как правило, установлены "ласточкины хвосты" 11 мм, подойдут переходники Leapers шириной 12 мм.
Широкий модельный ряд планок Weaver представлен у производителя Троянда Ветров. Здесь вы найдете планки как для отечественных ружей (МЦ 21-12, ТОЗ 8-16), так и импортных (Franchi Horizon, Benelli, Browning и другие). Отдельно отметим высокую культуру производства и качества конечной продукции Розы Ветров: точность размеров, уклонов, финальная обработка.
Обычно установку планки, эту нехитрую слесарную работу, делают в оружейных мастерских, но ее можно установить и своими руками. Последовательность установки одинакова всем планок. Приведенную ниже инструкцию мы подготовили на основе опыта пользователя impeller с форума сайта Guns.ru для бокового кронштейна "ЭСТ". Смысл в том, что для установки у вас уже должен быть комплект прицел+кольца+планка Вивер.
Перед тем как сверлить ствольную коробку.
- Обезжириваем планку прицела. Обезжириваем коробку.
- Приклеиваем планку к коробке цианакрилатным клеем, например, "Супер МОМЕНТ".
- Даем клею застыть.
- Устанавливаем на планку крон с прицелом.
- Прикладываемся, смотрим, пробуем.
- Здесь и далее мы рекомендуем использовать патрон холодной пристрелки для соответствующего калибра: достаточно убедиться, что точка лазера совпадает или близка к сетке прицела, выставленной на ноль.
Если не нравится
- Снимаем крон с прицелом. Легонько постукивая киянкой или подходящим деревом - сбиваем планку (клей хрупкий к ударным нагрузкам).
- Смываем остатки клея ацетоном.
- Повторяем операцию "приклеил, прикинул". Пока не достигнем желаемого результата.
Если нравится
- Аккуратно керним коробку. По центрам отверстий в планке.
- Сбиваем планку, как описано выше, зачищаем поверхности.
- Аккуратно сверлим отверстия тоненьким сверлом.
- Берем сверло чуть большего диаметра - под нарезку резьбы.
- Нарезаем резьбу.
- Проклеиваем поверхности двухкомпонентным клеем.
- Привинчиваем планку.
Если кронштейн все же встал на коробку немного криво, корректируем прокладками разной толщины в кольцах кронштейна.
