Приціли: види, особливості та застосування

Діоптричний приціл

Диск цілика служить перешкодою, яка повністю перекриває світловий потік у бік мети, а отвір апертури служить діафрагмою. Через неї контрастне зображення проектується в кришталик. При цьому стрілець змушений розташувати зіницю точно на лінії цілі. Це єдине можливе становище, коли він буде видно. Прицілювання відбувається інтуїтивно.

Приціл діоптричний забезпечує найвищу точність із усіх механічних прицільних пристроїв, але має дуже мале світлопропускання. При слабкому освітленні та в сутінках його не використовують.

Починаючи з найпростішого, діоптричного прицілу, постає питання встановлення його на зброї. Так як він найчастіше застосовується для дрібнокаліберних або пневматичних гвинтівок, то поширеним варіантом є установка його на «ластівчин хвіст», кріпильна площина, яка поширена на цих рушницях. Але на деяких імпортних рушницях для більшої універсальності використовують планки Weaver або Picatinni. Про інші, складніші кріплення, ми розповідаємо в окремих статтях або розділах каталогу.

Основні переваги:

• висока точність;
• простота, надійність, механічна міцність;
• невисока вартість;
• компактність та мала вага.

Недоліки:

• вузьке поле зору;
• мале світлопропускання;
• перекриває ціль (крім точки влучення).

Застосування

Головна сфера застосування діоптричних прицілів - спортивна стрілянина. В олімпійських кульових дисциплінах — 10 метрів пневматика та 50 метрів малокаліберна гвинтівка, використовують саме діоптричні приціли, а оптичні та інші приціли заборонені правилами.

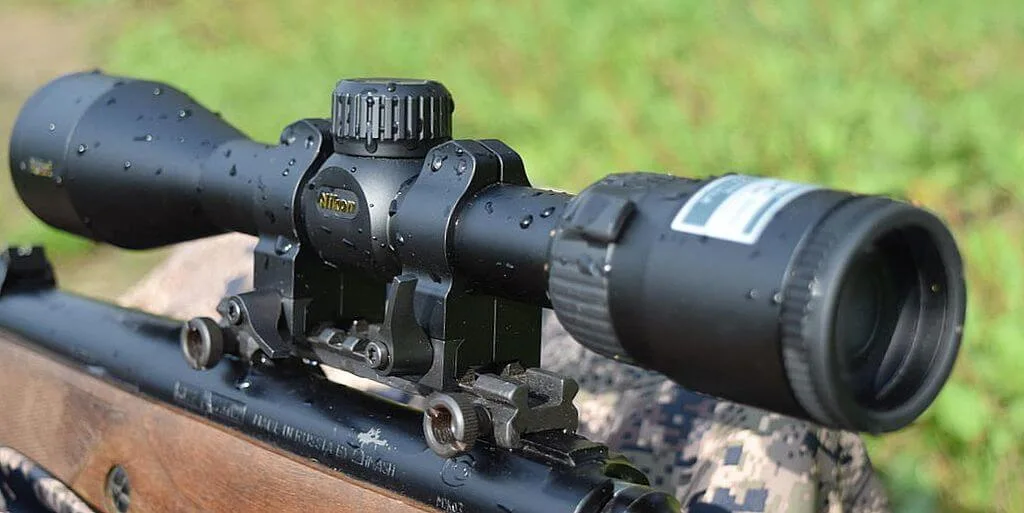

Оптичний приціл

Оптичний приціл

Щоб полегшити стрілянину на далекі дистанції, на зброю встановлюють оптику — зорову трубу з прицільною сіткою. Такий приціл називається оптичним. Він спрощує процес прицілювання, збільшує точність та шанси вдалого пострілу.

Пристрій та принцип дії

У трубчастому металевому корпусі, позначеному на малюнку цифрою (7), знаходяться об'єктив (1) та окуляр (4) — дві системи лінз, між якими в одній із фокальних площин встановлена ​​прицільна сітка (3). Щоб отримати пряме, не перевернуте зображення, використовують обертову систему (2) ще одну групу лінз.

Принцип дії оптичного прицілу

Приціл жорстко кріпиться на зброї, а точне коригування положення сітки здійснюється механізмом балістичних поправок (5) - двома мікрометричними гвинтами. У багатьох зразках є світлодіодне підсвічування (6), що дозволяє краще бачити прицільну сітку в сутінках.

Принцип дії такого прицілу не відрізняється від звичайної зорової труби чи телескопа. Щоб зробити постріл, достатньо поєднати перехрестя зі збільшеним зображенням мети. Докладніше про оптичні приціли тут.

Переваги

• висока точність;
• можливість бачити мету на великій відстані;
• зручність, простота та швидкість наведення;
• проста та надійна конструкція.

Недоліки

• невеликий кут огляду;
• збільшення ваги та габаритів зброї;
• боїться ударів, механічних ушкоджень;
• перекриває відкритий приціл: неможливо зробити постріл на близькій відстані (крім загонників).

Застосування

Незважаючи на вагу та розміри, оптика – другий за популярністю приціл після звичайного механічного. Її встановлюють на нарізну армійську, мисливську зброю та пневматику. Гладкоствольні рушниці, що мають порівняно низьку точність, рідко використовують разом із оптичними прицілами. При стрільбі дробом це просто не має сенсу, але для полювання кулею, особливо для людей з короткозорістю, часто використовують загонні приціли змінної кратності: від 1х до 6х крат. Варто відзначити рушниці Ланкастер, що набирають популярності, точність яких дозволять використовувати і оптичні приціли.

На окрему увагу заслуговують гвинтівки, про оптичний приціл для яких ми підготували окремі статті - дрібничка і пневматика. Справа в тому, що ці рушниці дуже точні для своїх дистанцій, а робота з оптичним прицілом на них ні чим не відрізняється від потужних гвинтівок. При цьому вартість пострілу дозволяє повноцінно навчитися техніці стрілянини.

Саме з оптичним прицілом асоціюються снайпери, починаючи з ПУ 3,5х22 та гвинтівки Мосіна часів Великої Вітчизняної або ПСО-1 зі СВД – афганською і далі. І хоча у спецпідрозділів у наші дні тепловізійні приціли поступово витісняють оптичні, оптика ще довгий час використовуватиметься для полювання та розважальної стрільби.

Коліматорний приціл

З звичайним відкритим прицілом потрібно візуально поєднати три точки, віддалені на різну відстань від ока: целік, мушку і саму мету. Коліматорний приціл спрощує завдання, замінюючи целик і мушку однією маркою, що світиться. Коліматори не збільшують ціль, а прискорюють процес прицілювання.

Пристрій та принцип дії

Ідея в тому, що за допомогою напівпрозорої лінзи коліматорної створюється видима проекція в нескінченність прицільної мітки. Це яскрава світлова точка, розташована у полі зору стрілка. Її необхідно поєднати з метою зробити точний постріл. Детальніше про це можна почитати тут.

Головна перевага коліматорів - практично повна відсутність паралаксу. Це означає, що хоч би як зміщувався зіниця, видиме положення прицільної марки не змінюється, а цілитися швидше і простіше. На відміну від оптичного та механічного прицілів, у стрілка відкриті обидва очі та не потрібно знімати окулярів.

Основні переваги:

• не потребують наведення на різкість;
• висока швидкість прицілювання, можна стріляти навскідку;
• широкий кут огляду; візуальний контроль над обстановкою;
• обидва очі розплющені;
• невелика вага та розмір;
• проста, міцна та надійна конструкція;
• низька вартість.

Недоліки

• невелика дальність;
• порівняно невисока точність.

Застосування

Коліматори призначені для стрілянини на дистанції прямого пострілу. Вони з успіхом застосовуються у збройних силах. Деякі моделі стрілецької зброї, наприклад, ізраїльський автомат TAR-21, зовсім не мають відкритої, а випускаються зі штатним прицілом коліматора. Коліматори широко використовуються спецслужбами (у штурмових групах) та для самооборони. Іноді їх встановлюють на кулемети, наприклад 1п87 приціл, де щільність вогню важливіша за точність.

Спільно з підствольним ліхтарем або окулярами нічного бачення коліматорний приціл можна використовувати вночі.

Для мисливців цей тип прицілів цікавий, насамперед, на гладкоствольній зброї, особливо при стрільбі навскидку, дробовим зарядом. Як ми говорили вище – це найпоширеніший тип полювання та коліматорні приціли є наймасовішими серед мисливців. Тому коліматорам для гладкоствольної зброї ми присвятили окрему статтю.

Хороші результати дає використання коліматорів і при загінному полюванні з нарізною зброєю.

Завдяки невеликій вазі тільки коліматори можна встановлювати на деякі типи гладкоствольних рушниць, у яких зовсім не передбачено місце кріплення прицілу (ластівчин хвіст або Weaver), але є планка, що вентилюється. Вона дозволяє закріпити легкі приціли як безпосередньо з кріпленням для вентильованої планки, так і з використанням перехідних планок.

Призматичний приціл

Поняття призматичного прицілу з'явилося нещодавно порівняно з іншими типами. Свій початок "призматики" отримали у застосуванні на автоматичній зброї спецслужб та плавно перейшли на мисливські карабіни. Призматичні приціли мають багато подібностей з оптичними прицілами, оскільки також оснащені системою лінз, що дає невелике збільшення, і гравіровану на одній із лінз прицільну сітку. Відмінність у зовнішньому вигляді та застосування відокремлює їх у свій вигляд. Зовні призматичні схожі на коліматорні приціли закритого типу. Вони також використовують підсвічування прицільної сітки шляхом відображення і дані приціли мають інтегроване кріплення, в основному під планку Weaver. Ми зібрали всі найцікавіші пропозиції в окремому каталозі - Призматичні приціли.

Основні переваги

• легкі та компактні
• можливість працювати як на коротких, так і середніх дистанціях
• наявність діоптрійного підстроювання
• наявність кріплення
• збільшена точність
• спеціалізовані прицільні марки

Недоліки

• невелике збільшення
• мала світлосила об'єктива

Застосування

Невелика кратність призматичних прицілів спочатку була оцінена штурмовими загонами, коли необхідно використовувати один приціл під час підступу до будівлі на дистанціях до 200 метрів, так і всередині нього. Пізніше мисливці, які стріляли на короткі дистанції, почали застосовувати його в погонах і з підходу. Компактний розмір та мала вага не обтяжує його перенесення на зброю. Найчастіше прицільні сітки призматичних прицілів мають простий вигляд для швидкої стрільби під час скидання (аналогічно коліматорним), але при цьому з додатковими штрихами для поправки (аналогічно оптичним). Підбірка призматичних прицілів різних виробників, а також порівняння з іншими типами можна переглянути у відповідному розділі – призматичні приціли.

Лазерний цілевказівник

Лазерний цілевказівник (ЛЦВ) - компактний прилад, який формує на цілі світлову пляму, що збігається із середньою точкою влучення. Це дозволяє підвищити ефективність застосування зброї на ближніх дистанціях, швидкість наведення та точність стрільби навскідку.

Пристрій та принцип дії

ЛЦВ складається із закріпленого на зброї корпусу, джерела живлення та спеціального лазерного світлодіода мінімальною розбіжністю світлового променя. Для включення може використовуватися виносна кнопка, розташована у зручному для стрілка місці, наприклад, поблизу спуску.

Лазерний вказівник це не збройовий приціл у прямому розумінні слова, а допоміжне прицільне пристосування, що має обмежену дальність і точність. Іноді ЛЦВ використовують разом із коліматорним, нічним чи денним оптичним прицілом.

Переваги

• простота та висока швидкість прицілювання;
• мінімальна вага та габарити;
• простота та надійність конструкції.

Недоліки

• мала дальність;
• світлова пляма джерела випромінювання демаскує стрілка;
• яскраве сонячне світло може засвічувати мітку.

Застосування

Лазерні цілепоказники переважно використовують для самооборони, в армії, силових та охоронних структурах для виконання тактичних завдань, частіше в комплексі з іншими прицільними пристосуваннями. На полюванні ЛЦУ застосовуються рідко, як правило, з гладкоствольною зброєю. Пам'ятаєте кішок, які ганяються за лазером? Приблизно також реагує дика тварина: тільки лякається світлової плями і воліє втекти.

Приціл нічного бачення

Приціл нічного бачення, так званий "нічник", посилює зображення мети, що має низьку яскравість. Він дозволяє вести точну стрілянину в майже повній темряві — за дуже слабкого відбитого світла місяця, зірок чи штучних джерел. Сучасні нічні приціли класифікуються на кшталт перетворення світла – електронно-оптичні та цифрові. У цьому розділі докладно про перші.

Пристрій та принцип дії

Основа прицілу нічного бачення – електронно-оптичний перетворювач (ЕОП). Це вакуумний прилад, який складається із світлочутливого катода та покритого люмінофором анода. Він перетворює слабке, невидиме оком світло, у яскраве зображення. Докладніше про це можна почитати тут.

Цілуються в "нічник" так само, як у звичайний оптичний приціл - наводять перехрестя. Головна відмінність у тому, що стрілець бачить в окулярі не звичне зображення мети, а посилену приладом картинку, зазвичай зеленого кольору, що відображається на мініатюрному екрані.

Переваги нічних прицілів

• висока точність за умов поганої видимості;
• дальність до 300 метрів та більше, залежно від ЕОП;
• порівняно невелика вага та розміри;
• тривала безперервна робота;
• висока надійність (порівняно з цифровими).

Недоліки

• відносно висока вартість сучасних моделей (покоління 2 та вище);
• сніг, дощ, туман, гілки та висока трава є перешкодами;
• у повній темряві необхідне ІЧ-підсвічування (демаскує перед іншими ПНО);
• при зустрічному світлі спрацьовує захист від засвічення.

Застосування

Нічні приціли встановлюються на армійську, службову та цивільну зброю, як з нарізним стволом, так і на гладкоствольну. Залежно від розв'язуваних завдань, вибирають прилади, які відрізняються чутливістю, дальністю дії та звичайно вартістю. Для полювання часто використовували недорогі приціли з ЕОП першого або 1+ (один плюс) поколінь. Однак, зараз вони зняті з виробництва, а другого покоління приціли дорожчі за цифрові. Детальніше про класифікацію ПНО можна дізнатися в окремій статті, а порівнюємо цифровий та ЕОП тут.

Цифрові приціли

Цифрові приціли бачать як вдень, так і вночі. Це можливо завдяки тому, що ПЗЗ матриця може реєструвати широкий спектр світлового випромінювання, навіть невидимий для ока. Окремим випадком цифрового прицілу є тепловізійний, про який докладніше у наступному розділі.

Вартість електронних компонентів цифрових прицілів постійно зменшується. Так, перші моделі були порівняні з ціною 2+ покоління ЕОП, то зараз не дорожче за нічні приціли 1+ покоління, які практично зняті з виробництва.

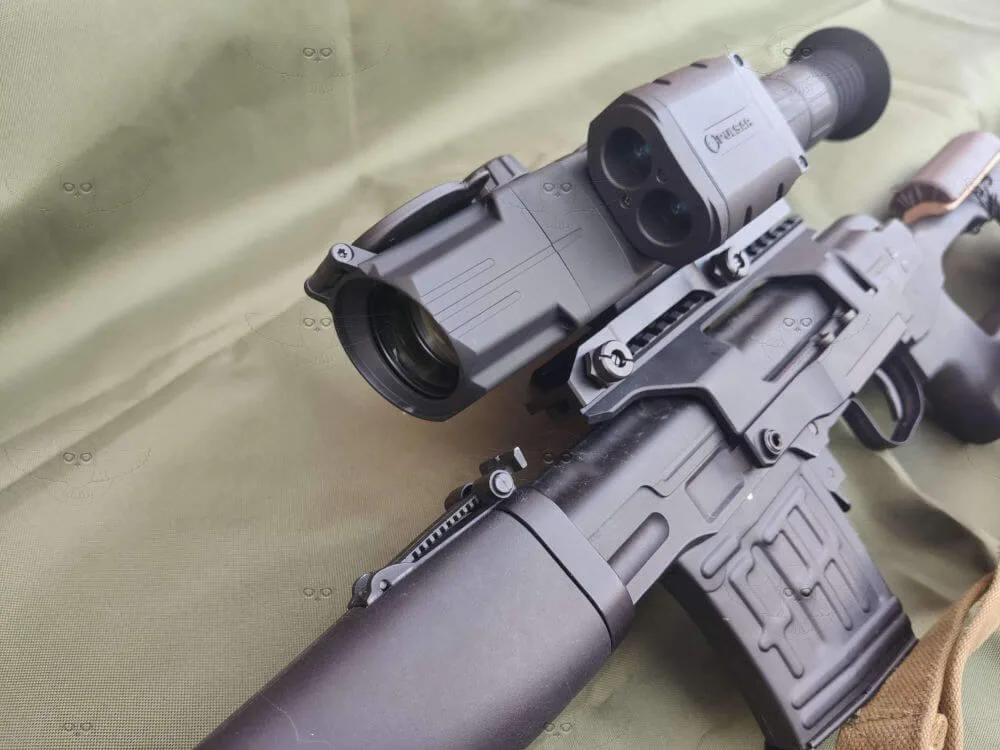

Pulsar Dіgіѕіght Ultrа N455 LRF з лазерним далекоміром на кронштейні SAG

Пристрій та принцип дії

Цифрові приціли працюють за тим же принципом, що цифрова фото/відео камера чи сучасний смартфон. Зображення фокусується на ПЗЗ матриці і відображається на екрані, що спостерігається в окуляр прицілу. Завдяки чутливості сучасних матриць приціл може працювати не лише вдень, а й уночі – реєструючи невидиме оку інфрачервоне світло. У повній темряві (наприклад, у приміщенні або в темному лісі) разом з прицілом використовують інфрачервоне підсвічування – так само як і для прицілів з ЕОП, що тільки працює на іншій довжині хвилі (до 900 нм).

Величезною перевагою цифрових (і тепловізійних) прицілів є можливість накласти додаткову інформацію прямо поверх зображення. Це може бути рівень заряду, меню налаштувань, безліч вибору сітки (у тому числі можливість пристріляти одним патроном). При спільній роботі з лазерним далекоміром показання далекоміра можуть не тільки виводитися на екран, але й регулювати положення сітки відповідно до балістичної траєкторії кулі! Приціли з лазерним далекоміром ми зібрали в окремий розділ.

Переваги цифрового прицілу

• можливість працювати як нічний і як денний приціл;
• дальність до 300 метрів;
• ударна стійкість до будь-яких калібрів;
• можливість вивести додаткову інформацію на екран;
• цифрове збільшення.

Недоліки

• високе енергоспоживання;
• ремонт тільки у сервісному центрі або на заводі;
• у повній темряві необхідне ІЧ-підсвічування (демаскує перед іншими ПНО).

Застосування

У зв'язку з тим, що цифрові приціли поступаються прицілам на ЕОП за надійністю та високим енергоспоживанням їх не використовують військові. Але завдяки чіткому зображенню та відносно невисокій ціні зараз це основний приціл для нічного полювання. Більш детально ми порівнюємо цифрові приціли і з ЕОП тут.

Тепловізійний приціл

Тепловізійний приціл - прилад, що візуалізує власне теплове випромінювання мети. Він не потребує зовнішніх джерел освітлення, дозволяючи наводити зброю у повній темряві. При цьому використовуються дані про температуру самого об'єкта в порівнянні з навколишнім простором.

Приціл із тепловізором працює не лише у повній темряві, а й за денного світла. у сніг, туман, при задимленні. Від дозволяє точно наводити зброю на техніку та людей у ​​камуфляжі, вицілювати тварин на тлі листя чи снігу, незалежно від їх природного маскування. На сьогоднішній день це найдосконаліший варіант прицілу для умов недостатньої видимості. А найкращим моделям ми присвятили окремий розділ каталогу.

Принцип дії та пристрій

Приціл із тепловізором – це окремий випадок цифрового прицілу. Він також схожий за принципом на відеокамеру, яка замість світла реєструє тепло. Усі нагріті предмети мають невидиме в людини інфрачервоне випромінювання.

В основі тепловізійного прицілу є болометричний сенсор, чутливий до теплового випромінювання. Це мініатюрна напівпровідникова матриця з терморезисторів, що мають чутливість до сотих частин градуса. Сигнал від матриці обробляється електронікою і виводиться на рідкокристалічний екран, який бачить стрілок в окулярі. Докладніше про пристрій, технічні характеристики та вибір теплових прицілів написано тут.

Переваги

• найбільш далекі дистанції виявлення теплових цілей;
• працюють у повній темряві;
• можуть працювати на світлі, немає засвічення;
• точність, як у оптичних прицілів;
• сніг, дощ, туман, листя та трава не є на заваді.

Недоліки

• складна конструкція;
• висока вартість;
• потрібне додаткове джерело живлення.

Застосування

Тепловізійні приціли використовують військові, охоронні структури та мисливці. Вони однаково хороші для гладкоствольної та нарізної зброї. По точності можна порівняти з хорошими оптичними прицілами, а за дальністю виявлення теплових цілей часто перевершують їх. Єдиним обмеженням для масового використання на полюванні є їхня висока вартість - від 200 тисяч гривень і дорожче.
