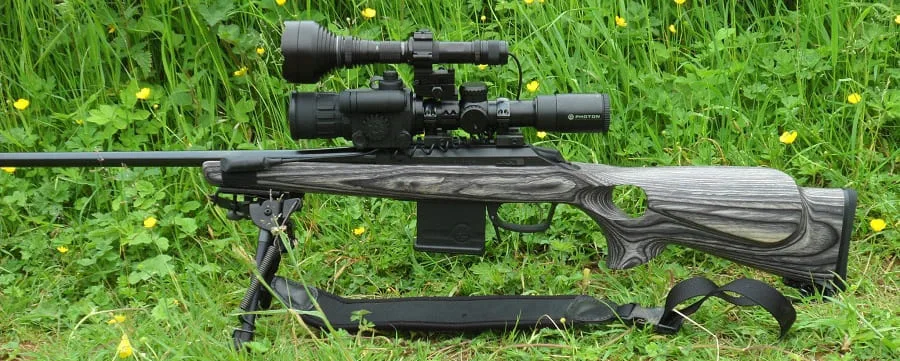

ПНБ на гвинтівці
Асортимент нічних прицілів на сучасному ринку дуже широкий: це сотні моделей, десятки виробників, різні покоління та принципово різні типи пристроїв. Щоб зрозуміти, який приціл нічного бачення вибрати, необхідно розібратися у цьому різноманітті. Крім того, доведеться врахувати безліч інших параметрів, таких як калібр зброї, обраний спосіб полювання, робочі дистанції та багато іншого.
Види прицілів нічного бачення для полювання
Прилади на ЕОП
Незважаючи на численні розробки та впевнено працюючі типи «нічників», які застосовуються для полювання в умовах поганої видимості, найбільш поширеними залишаються ПНБ на основі електронно-оптичних перетворювачів (ЕОП). Тому огляд ми почнемо саме з них, тим більше, що є 3 покоління цих пристроїв.
Перше покоління
Приціл нічного бачення 1 покоління – одне із найбільш купованих і найчастіше використовуваних типів ПНБ, оскільки його ціна набагато доступніша, ніж в більш просунутих поколінь. Давайте розберемося, як улаштований цей прилад. ПНБ на ЕОП I складається з таких основних вузлів:
- Об'єктив. Має опуклу лінзу із просвітленого скла. Чим більший діаметр лінзи, тим більшою світлосилою має пристрій, проте його вага та розміри зростають теж.
- Окуляри. Також має опуклу лінзу ще більшої кривизни, тому для зручності пошуку оптимальної відстані для спостереження застосовують наочники, за допомогою яких ви одразу ставите окуляр на потрібній відстані від зіниці. Цей параметр прийнято називати видаленням вихідної зіниці, і його показники становлять 30 – 40 мм, на відміну 60 – 70 мм, притаманних оптичних прицілів.
- Електронно-оптичний перетворювач. Розташований між об'єктивом та окуляром. Саме цей пристрій відповідає за можливість нічного бачення і його конструкцію ми розглянемо нижче. Важливо інше – всі ПНБ цього класу мають ЕОПи, причому покоління визначається поколінням перетворювача.
Важливо! Вищеописана спрощена схема є універсальною для всіх поколінь ПНБ на ЕОП, можливо, з деякими нюансами та застереженнями. Найважливіші процеси протікають усередині перетворювачів, тому еволюція приладів залежить від еволюції ЕОП.
Факт! Сьогодні прилади першого покоління практично витіснені з ринку т.зв. I+ поколінням, що демонструє покращені характеристики та менші габарити. Іноді покоління 1 називають нульовим, а I+ відносять до повноцінного першого покоління.
Сучасні прилади на ЕОП I+ дозволяють працювати на відстанях 50-150 м, деякі моделі долають 250-метровий рубіж. Вони досить міцні, щоб витримувати високі дульні енергії та можуть встановлюватися на рушниці 12 калібру. Вага таких пристроїв зазвичай не перевищує 1 кг.

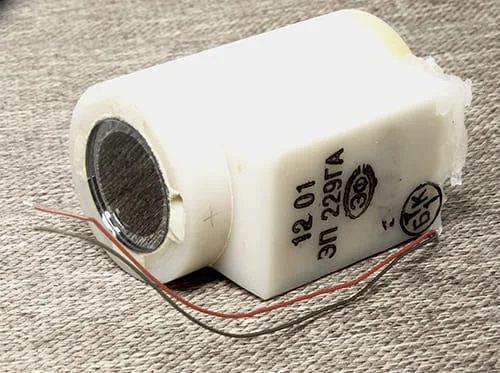

ЕОП 1 покоління
Незважаючи на те, що мисливський приціл нічного бачення першого покоління – далеко не найрозвиненіша розробка, вона залишається популярною серед російських мисливців за рахунок невисокої ціни та задовільних для більшості характеристик. Хоча є і мінуси – наявність оптичних спотворень на периферії поля зору, страх засвітки, видиме ІЧ-підсвічування.
Друге покоління
Приціл нічного бачення 2 покоління – це дорожчий, а й досконаліший з технічної погляду ПНБ. До цієї групи належать ЕОП II і II + поколінь. Тут значно збільшені дистанції розпізнавання об'єктів: людину можна розпізнати на відстані 600 м, а наблизившись до 250 – 300 метрів, ви зможете вести прицільний вогонь або розглянути дрібні деталі.
Крім того, для другого покоління характерні такі переваги:
- Їм не страшне засвічення зорового поля, і яскрава точка залишається лише точкою на екрані, в результаті мисливець може продовжувати спостереження.
- Прилади цього класу практично не потребують інфрачервоного підсвічування, так як світлосильна і чутлива оптика спільно з покращеним ЕОП дозволяють добре бачити в умовах найнижчої освітленості.
- Здатні шукати ціль в пасивному режимі роботи.
- Можливість встановлення освітлювачів із довжиною хвилі 850 нм, яка вже практично непомітна для звіра.
Багато мисливців використовують ПНБ другого покоління, особливо якщо дистанції виявлення, розпізнавання та прицілювання для їх промислу вимагають більш високих значень, ніж здатні забезпечити ЕОП I і I +.

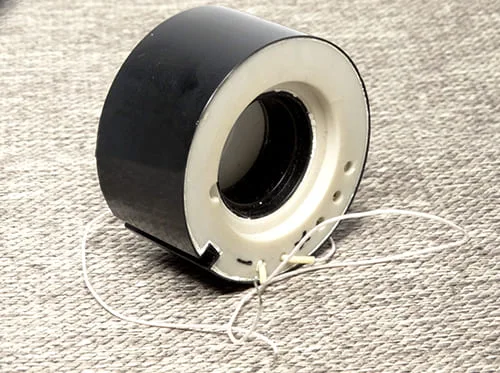

ЕОП 2 покоління
Третє покоління
Приціл нічного бачення 3 покоління – це найефективніші з широко застосовуваних у полюванні ПНБ. Тут використані новітні технології та матеріали як у конструкції ЕОП, так і в інших вузлах приладу. Підвищена чутливість фотокатода і світлосильна оптика дають дуже чітке зображення на серйозних дистанціях, що дозволяє вести прицільний вогонь на відстані до 500 метрів.
Нічний приціл 3 покоління відрізняється такими перевагами:
- Підвищений ресурс роботи до 10000 годин.
- Не боїться засвічення.
- Дає чітку картинку в умовах найнижчого освітлення.
- Можлива установка інфрачервоного підсвічування з довжиною хвилі більше 900 нм, яка невидима для звіра, що важливо для конспірації.
- Показує найвищу ефективність, що іноді перевищує ефективність застосування тепловізійних ПНБ.
До мінусів приладів цього класу можна віднести високу ціну та відсутність на вході волоконно-оптичної шайби, що призводить до потрапляння бічних джерел світла.
Факт! Вже розроблені прилади IV покоління, проте вони виробляються вкрай малими партіями, надто дорогими і на мисливському ринку практично не представлені.
Цифрові ПНВ
Матриця у цифрових прицілах
ПНБ можуть працювати і без ЕОПа, якщо йдеться про цифровий нічний приціл. Вони фотони потрапляють на світлочутливу матрицю, після чого зображення виводиться на дисплей. Робота такого виду нічних прицілів більше схожа на фотокамери. Докладніше про цифрові приціли Ви можете дізнатися у статті «Цифровий приціл нічного бачення».
Пристрій ЕОП
Найцікавіше відбувається усередині прицілу. Світло у вигляді потоку фотонів потрапляє в об'єктив прицілу, який, у свою чергу, зводить все в пучок. Зображення вийшло б перевернутим, якщо в прицілі не було системи, що обертає.
Весь процес виконує невеликий пристрій під назвою ЕОП – електронно-оптичний перетворювач. Як відомо з назви відбувається перетворення фотонів на електрони, а точніше вибивання фотонами електронів із спеціальної матриці.
За допомогою невеликого заряду електрони можна розігнати, а їх інтенсивність відображатиметься на спеціальному екрані. Чим більше фотонів, тим більше інтенсивність електронів, тим яскравіше зображення.
Так як об'єкти не однаково відбивають світло, в окулярі бачимо характерні зелені силуети. Колір зображення необов'язково зелений, зараз можна придбати приціл нічного бачення з чорно-білим зображенням. Ціна такого прицілу буде вищою.
Важливо! Перед тим, як вибрати приціл нічного бачення, ви повинні розуміти, якого звіра, з якої відстані і яким способом ви хочете полювати.
Сітка приціла
Прицільна сітка
На одну з лінз у нічному прицілі нанесено прицільну сітку. За часів початку існування ПНБ сітка наносилася безпосередньо на ЕОП, але це призводило до складності системи регулювання положення сітки, так як при пристрілці обертання маховиків змінювало положення самого ЕОП.
Зараз сітки встановлені окремо, а сам ЕОП жорстко зафіксований у керамічному корпусі. На кшталт оптичних прицілів маховики з черв'ячною передачею змінюють положення лінзи, яка у свою чергу знаходиться в підвішеному стані на пружинах. Це необхідно для того, щоб після імпульсу від пострілу сітка приймала початкове положення.
Для багатьох прицілів є обмеження щодо дульної енергії, на це важливо звернути увагу, інакше сітка «гулятиме». Сама прицільна сітка може бути абсолютно будь-якою – нічна стрілянина не впливає на балістику кулі. Враховується лише зменшення дальності прицілювання.
Для прицілів нічного бачення властиво мати регулювання яскравості прицільної марки. Так як на об'єктивах зазвичай встановлюються фільтри, то можна зробити пристрілку в денний час, для цього ставлять яскравість сильніше. При роботі вночі яскравість встановлюють з таким розрахунком, щоб сітка не перекривала ціль.
Важливо! Попереднє порівняння прицілів нічного бачення можна зробити, набравши в пошуковій системі «полювання з прицілом нічного бачення відео». Так ви зможете особисто переконатися у тих відмінностях, про які йдеться у цій статті.
Додаткові функції
Багато в чому приціли нічного бачення у різних виробників мають схожість. Відмінністю можуть бути додаткові функції. Який нічний приціл краще залежить тільки від Ваших цілей. Залежно від моделі, приціли можуть мати:
- Регулювання фокусної відстані. Призначено для налаштування чіткішого зображення мети, часто поділяється для роботи до або понад 100 метрів. З регулюванням фокусу випускаються практично всі приціли, основні Dedal, ВОМЗ, Digisight.
- Зміна прицільної марки. Не багато прицілів готові похвалитися такою особливістю. Крім виду прицільної мітки можна змінювати колір. Такою властивістю можуть мати приціли Phantom та цифрові Digisight – це приціли нічного бачення білоруського виробництва.
- Посилений корпус. За такої властивості приціл буде захищений від механічного впливу при падінні або удару гілки, до таких прицілів відноситься ПМ-2М, ПН-23-3 «Сарацин» - приціли нічного бачення російського виробництва.
- Пульт керування. За допомогою цього аксесуара зменшується час знижки рушниці та швидкого прицілювання. ПДУ поставляється з прицілами серії Sentinel і бездротовий іде у комплекті з цифровими прицілами Digisight.
- Відео- та фотозйомку. Таке можливе тільки у цифрових прицілів за допомогою додаткових відеорекодерів, як Digisight, або вбудованих, як у ATN. Цифровим особливостям можна віднести наявність далекомірів.
- Збільшена кратність. Деякі приціли на базі ЕОП можуть мати кратність до 4-х з урахуванням збільшеної лінзи об'єктива, крайні серії цифрових прицілів видають до 14 крат збільшення.
- Встановлений кронштейн. До такої особливості можна віднести приціли серії Sentinel або деякі нічні приціли Dedal, але потрібно враховувати, що при зміні рушниці, можливо, доведеться змінити і приціл нічного бачення.
- Режим захисту від засвічення. Таку перевагу мають цифрові приціли, а також приціли 3-го покоління.
- Регулювання яскравості ІЧ-підсвічування. Використання цієї функції допоможе обмежити світловий потік при достатньому освітленні та навпаки. З наявністю регулювання яскравості можна віднести, наприклад, Dedal-180HR та приціли Digisight.
- Регулювання яскравості ЕОП. До такої властивості відноситься приціл ПН-23-3 "Сарацин". На відміну від інших прицілів, де можна регулювати лише яскравість прицільної сітки, «Сарацин» може збільшити або зменшити яскравість всього зображення.
Висновок
Щоб зрозуміти, який нічний приціл вибрати, ви повинні вивчити асортимент, зрозуміти відмінності одних класів і типів пристроїв від інших і розібратися в технічних характеристиках цих ПНБ.
