Планка Вівер та Пікатінні – відмінності та загальні характеристики

Сьогодні виробники кріплень для мисливців, як правило, пішли від Т-подібної форми пікатінні та використовують метричну систему заходів тобто. замість дюйма міліметрів. Крім цього виробники часто вільно трактують стандарт.

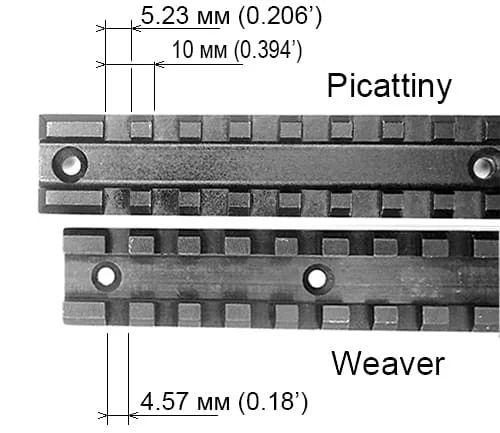

Тому на сьогодні основна відмінність планок – це ширина прорізів.

• у вівера 0,18 дюйма (близько 4,57 мм), проте може бути і 4,5 мм і 4 мм (!)

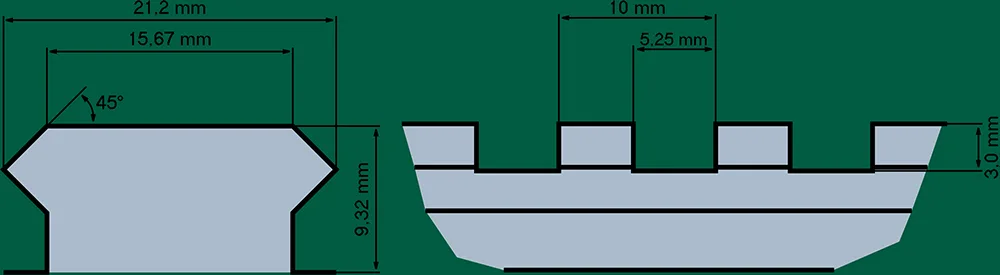

• у пікатінні 2,206 дюйма (близько 5,23 мм), може бути і 5 мм (!)

До речі і крок прорізів на планці Пікатіні 0,394 дюйма (близько 10 мм) виробник може не дотриматися, прорізати через одну, а то й через дві з метою економії. Через це може виникнути складність у точному налаштуванні відстані між окуляром і оком. Втім, для мисливця це не має бути проблемою.

Такий розкид розмірів і недбалість виробників до стандартів часто призводить до того, що частина кронштейна (Зуб упору) не встають у вузький проріз. Тому планку доводиться розточувати.

Крім того, для зброї з подвійною віддачею (потужних поршневих пневматичних гвинтівок) бажано використовувати компенсуючі пластини з жерсті - у разі якщо проріз ширший за впертий зуб (проріз Пікатіні - зуб Вівер або недбалість виробника).

Висновки

Важливо! Найсерйознішою відмінністю можна назвати те, що кронштейн із завзятим зубом під планку Weaver встає на планку Picatinni, тільки впирати його треба в передню кромку прорізу. Кронштейн із завзятим зубом під Picatinni на планку Weaver не встане, але можна трохи розточити конкретний проріз.

Зі сказаного вище можна зробити такі висновки:

1. Picatinni rail стандартизована країнами НАТО і найбільше підходить для імпортної зброї виробництва країн, що входять до альянсу.
2. Weaver rail має ширше поширення за рахунок того, що на неї можна кріпити те, що також стане і на Picatinni rail. Тому його найчастіше використовують виробники.
3. Weaver rail частіше піддається підробкам з боку наших китайських сусідів, тому слід уважно стежити за якістю або купувати лише у перевірених магазинах.

Хочемо звернути вашу увагу, що виробники та продавці часто самі неправильно позначають планки Вівер та Пікатіні. При самостійній покупці прицілу звертайте увагу на розмір прорізу! Ще раз коротко:

• Широкий проріз = Пікатіні
• Вузький проріз = Вівер

Установка планки Weaver/Пікатінні

Зважаючи на широке поширення кронштейнів і прицілів під планку Вівер саме її найчастіше вибирають для створення посадкового місця на зброї – моделей, у яких вона з різних причин не встановлена ​​на заводі. На більшість рушниць та карабінів планка кріпиться безпосередньо на ствольну коробку.

Зазначимо, що для деяких карабінів це не найкраще рішення. Наприклад, кришка ствольної коробки автоматів системи Калашнікова спочатку проектувалася рухомою: це дозволяло пороховим газам видувати пил або пісок під час пострілу і забезпечувало ту саму невибагливість зброї. Тому на АК приціли кріпляться на бічну планку. У цивільних модифікаціях АК (Сайга та Вепр) умови експлуатації зброї не такі суворі. Тому у деяких моделей кришка додатково фіксується, що дозволяє встановити планку Вівер, а на деяких зразках планка Вівер встановлюється на заводі. У той же час, ми рекомендуємо на цій планці використовувати тільки легкі та надійні приціли коліматора, а оптику і тим більше приціли нічного бачення, встановлювати на бічний кронштейн.

Для встановлення планок на ствол гладкоствольа придбайте проміжний кронштейн. У разі, якщо необхідно використовувати пристосування, розраховані під планки Weaver/Picatinny на зброї, де вже є кріплення «хвост ластівки», рекомендуємо користуватися адаптерами. Це може бути перехідна планка, що встановлюється безпосередньо на штатне посадкове місце, або вкладиші-перехідники, які вставляють у затискну частину кронштейна аксесуара і затискають його гвинтами. Для вітчизняної зброї, де, як правило, встановлені «ластівчині хвости» 11 мм, підійдуть перехідники Leapers шириною 12 мм.

Широкий модельний ряд планок Weaver представлений у виробника Троянда Вітрів. Тут ви знайдете планки як для вітчизняних рушниць (МЦ 21-12, ТОЗ 8-16), так і імпортних (Franchi Horizon, Benelli, Browning та інші). Окремо відзначимо високу культуру виробництва та якості кінцевої продукції Троянди Вітрів: точність розмірів, ухилів, фінальна обробка.

Зазвичай установку планки, цю нехитру слюсарну роботу, роблять у збройових майстернях, але її можна встановити і своїми руками. Послідовність установки однакова всім планок. Наведену нижче інструкцію ми підготували на основі досвіду користувача impeller з форуму сайту Guns.ru для бічного кронштейна "ЕСТ". Сенс у тому, що для встановлення у вас вже повинен бути комплект приціл+кільця+планка Вівер.

Перед тим як свердлити стовбурну коробку.

1. Знежирюємо планку прицілу. Знежирюємо коробку.
2. Приклеюємо планку до коробки ціанакрилатним клеєм, наприклад, "Супер МОМЕНТ".
3. Даємо клею застигнути.
4. Встановлюємо на планку крон із прицілом.
5. Прикладаємось, дивимося, пробуємо.
6. Тут і далі ми рекомендуємо використовувати патрон холодного пристрілювання для відповідного калібру: достатньо переконатися, що точка лазера збігається або близька до сітки прицілу, що виставлена ​​на нуль.

Якщо не подобається.

1. Знімаємо крон із прицілом. Легенько постукуючи киянкою або підходящим дерев'яном - збиваємо планку (клей тендітний до ударних навантажень).
2. Змиваємо залишки клею ацетоном.
3. Повторюємо операцію "приклеїв, прикинув". Поки не досягнемо бажаного результату.

Якщо подобається.

1. Акуратно керна коробку. По центрах отворів у планці.
2. Збиваємо планку, як описано вище, зачищаємо поверхні.
3. Акуратно свердлимо отвори тоненьким свердлом.
4. Беремо свердло трохи більшого діаметру – під нарізку різьблення.
5. Нарізаємо різьблення.
6. Проклеюємо поверхні двокомпонентним клеєм.
7. Пригвинчуємо планку.

Якщо кронштейн все ж таки встав на коробку трохи криво, коригуємо прокладками різної товщини в кільцях кронштейна.
